Гидроизоляция фундамента от грунтовых вод

Защита фундамента от грунтовых вод не сводится к одной обмазке. Это система из нескольких рубежей: плотный бетон, герметизация швов, поверхностная изоляция и дренаж. Если выпадает хотя бы одно звено, вода находит его — чаще всего на швах и вводах. Разбираем, как собрать систему целиком.

Три рубежа защиты фундамента

Грунтовая вода воздействует на фундамент несколькими путями, и каждый требует своего барьера. Путать их нельзя: обмазка поверх бетона не спасёт шов, а гидрошпонка в шве не защитит открытую стену от капиллярного подсоса.

Проектирование ведут по СП 22.13330.2016 (основания и фундаменты) и ТР 186-07 (применение гидроизоляции подземных частей). Эти документы задают не «марку обмазки», а требуемую степень защиты узла с учётом напора и агрессивности среды.

Водный режим площадки и нагрузки

До выбора материалов нужно понять, как вода ведёт себя на площадке. Различают три режима, и они часто действуют одновременно.

• Напорный — уровень грунтовых вод выше отметки пола подвала. Вода давит на конструкцию постоянно, зимой и в паводок напор растёт. Для заглублённых сооружений в водонасыщенных грунтах давление достигает десятых долей МПа.
• Безнапорный — вода стоит ниже конструкции, но грунт насыщен влагой. Работает капиллярный подсос, который поднимает влагу против гравитации.
• Переменный — сезонные колебания уровня и замачивание при утечках из сетей. Такой режим разрушает изоляцию циклами.

Расчётный напор берут по максимальному уровню с учётом возможного подтопления при застройке и аварий. Осадки основания считают по СП 22.13330.2016 — от них зависят расчётные перемещения швов. Температуру и глубину промерзания для поверхностной изоляции уточняют по СП 131.13330.2012.

Бетон и его водонепроницаемость

Фундаментный бетон — первый рубеж. Для подземных конструкций нормируют не только прочность, но и водонепроницаемость (марка W по ГОСТ 26633-2015 и СП 63.13330.2018). Ориентир — W6 и выше; для ответственных сооружений и высокого напора марку повышают.

Прочность бетона контролируют по ГОСТ 18105-2018, армирование — по ГОСТ 34028-2016 (сортамент) и ГОСТ 10922-2012 (соединения). Но важно понимать: сколь бы плотным ни был бетон, на границе захваток водонепроницаемость падает на порядки — там цементный камень ослаблен и вода идёт по стыку. Поэтому одной маркой W задачу не решить.

Герметизация швов гидрошпонкой

Швы — самое слабое место подземной конструкции. Рабочие (холодные) швы между захватками бетонирования герметизируют профилем без компенсационной зоны (ХВ, ХО), деформационные — профилем с развитой компенсационной зоной (ДВ, ДВС, ДО). Смешивать их нельзя.

Последовательность монтажа внутренней шпонки по ТР 186-07: разметка оси, установка профиля симметрично оси с прогибом около 10° в горизонтальных конструкциях, крепление вязальной проволокой к арматуре с шагом около 250 мм, зазор до ближайшего стержня не менее 20 мм, стыковка профилей (ПВХ термоножом при 185–195 °C, EPDM клеем или вулканизацией), бетонирование без касания профиля вибратором.

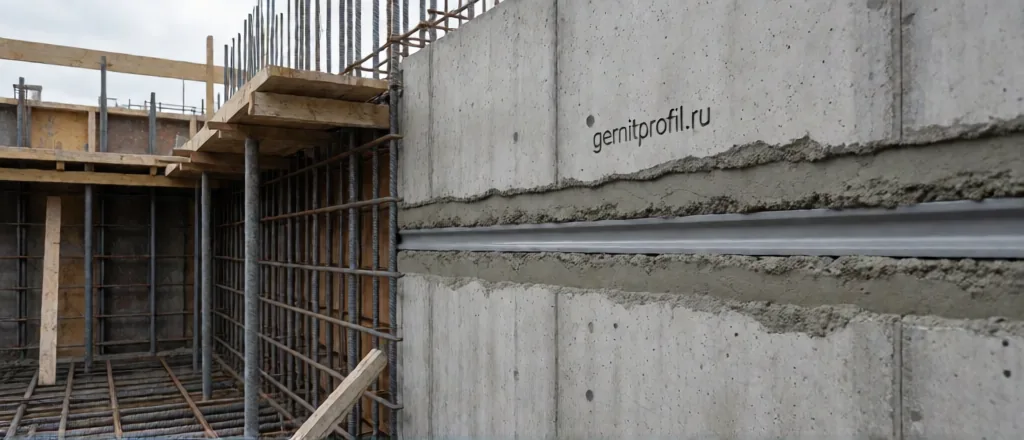

По наружному контуру фундамента ставят защитные профили, к которым заводят поверхностную мембрану. Так получается непрерывный контур: шов герметизирован шпонкой, поверхность — мембраной. Подробнее о типах профилей — в статье виды гидрошпонок, о монтаже — в материале монтаж гидрошпонки.

Поверхностная изоляция: обмазка и мембрана

Поверхность фундамента защищают снаружи, со стороны грунта. Выбор системы зависит от напора и типа обратной засыпки.

Обмазка проста, но чувствительна к механическим повреждениям при засыпке. Рулонные системы надёжнее под напором, но требуют непрерывности полотна и аккуратной разделки стыков. Профилированная мембрана не заменяет гидроизоляцию — она защищает её от камней обратной засыпки и одновременно отводит воду по выступам. Совместимость слоёв проверяют отдельно: битумные материалы нельзя наносить поверх ПВХ-профилей гидрошпонок без разделительного слоя.

Горизонтальную гидроизоляцию по верху фундамента и отмостке рассматривают вместе с вертикальной: разрыв между ними — типичный путь затекания. Смежная тема — гидроизоляция отмостки.

Дренаж и обратная засыпка

Дренаж снижает уровень воды у конструкции и тем самым уменьшает напор, который должна выдерживать изоляция. Пристенный дренаж — перфорированные трубы в обсыпке из щебня с фильтрующим полотном — укладывают вдоль фундамента с уклоном к водосборнику. Пластовый дренаж под плитой применяют при сложных грунтах.

• Уклон дренажных труб — не менее проектного, с ревизионными колодцами на поворотах.
• Обсыпка — щебень фракции, не повреждающей фильтрующее полотно.
• Выпуск воды — в ливневую сеть или водосборный колодец, без застоя.
• Обратная засыпка — дренирующим грунтом, послойно с уплотнением; крупные включения у изоляции недопустимы.

Порядок работ важен: сначала швы и вертикальная изоляция, затем защита изоляции, потом дренаж и засыпка. Если засыпать раньше, чем герметизированы швы, доступ к ним будет потерян навсегда.

Критические узлы: вводы и примыкания

Большинство протечек возникает не на гладком участке, а там, где меняется геометрия. Эти узлы прорабатывают на чертеже отдельно.

• Вводы инженерных коммуникаций. Труба пересекает стену — гидрошпонка здесь не работает. Применяют гильзы с манжетами, набухающие шнуры вокруг трубы или инъекционную герметизацию.
• Примыкание «стена — плита». Сходятся вертикальный и горизонтальный швы; контур должен быть непрерывным, стыки профилей сварены или склеены.
• Пересечение с арматурными выпусками. Каждый выпуск — потенциальный разрыв контура; профиль обходят, сохраняя непрерывность линии.
• Сопряжение изоляции с отмосткой и цоколем. Разрыв на переходе вертикальной и горизонтальной изоляции недопустим.

Контроль и приёмка

Гидроизоляция фундамента — скрытая работа, поэтому контроль ведут по этапам.

1. Входной контроль: сертификаты и паспорта на профили, мембраны, обмазочные составы; проверка соответствия проекту.
2. Операционный контроль: разметка оси шва, шаг крепления профиля, зазор до арматуры, качество сварки стыков, непрерывность контура, сплошность поверхностной изоляции.
3. Приёмочный контроль: осмотр перед засыпкой, фотофиксация узлов и швов, испытания при возможности.

Результаты фиксируют в акте освидетельствования скрытых работ по СП 70.13330.2012. Фотографии узлов до засыпки — главный практический инструмент: они показывают, был ли контур замкнут в момент производства работ.

Рассчитать погонаж профиля по длине швов поможет калькулятор погонажа гидрошпонки, подобрать профиль под напор — подбор по давлению воды. Устройство шва разобрано в статье деформационный шов в бетоне.
