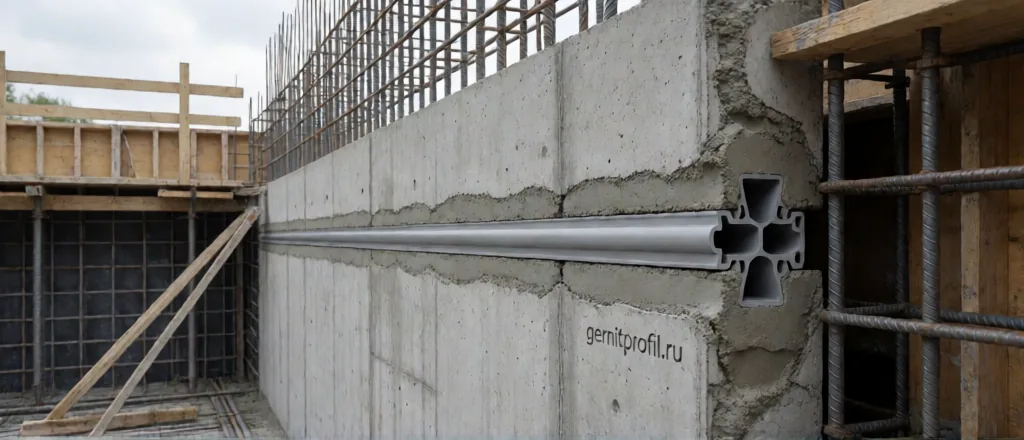

Гидрошпонка: что это, зачем нужна и как работает

Гидрошпонка — это полимерный профиль, который закладывают в бетон по линии шва и который перекрывает воде путь внутри конструкции. Она не защищает поверхность, как обмазка или мембрана, а работает на самой уязвимой границе — между двумя объёмами бетона. Разбираем, из чего складывается её работа и как отличить подходящий профиль от неподходящего.

Что такое гидрошпонка и почему она работает в теле бетона

Гидрошпонка (водобарьер, гидроизоляционная шпонка) — линейное изделие из эластичного полимера с развитой рабочей частью, закладываемое в шов при бетонировании. В отличие от поверхностной гидроизоляции, которая наносится на готовую конструкцию, шпонка оказывается внутри бетона: часть профиля зажата в первой захватке, часть — во второй. Так формируется механический замок, который не отслаивается при обратной засыпке и не повреждается при подвижках грунта.

Причина, по которой шпонку ставят именно в шов, проста. Тело бетона, даже при классе по водонепроницаемости W8–W12 (СП 63.13330.2018), само по себе достаточно плотное, но на границе захваток всегда остаётся ослабленный слой: цементное молочко, микропоры, следы расслоения смеси. Проницаемость этой границы на порядки выше, чем внутри массива, поэтому вода уходит именно по шву. Профиль физически перекрывает этот канал.

Второй эффект — управление деформациями. Бетон меняет размеры от температуры, осадки и усадки; если шов жёстко заполнить раствором, он треснет. Шпонка имеет участки, которые тянутся и сжимаются вместе с блоком, сохраняя герметичность там, где жёсткое решение разрушилось бы на первой подвижке.

Конструкция профиля: как устроена рабочая часть

Типовой профиль состоит из трёх функциональных зон. Анкерные (заделываемые) полки по краям защемляются в бетоне и передают нагрузку на тело конструкции. Центральная компенсационная зона — это утолщение, петля или гофр, который работает как шарнир и воспринимает перемещения. Для деформационных профилей компенсационная зона развитая, для профилей холодного шва она минимальна, потому что перемещения там не проектируются.

У некоторых серий добавляется инъекционный канал — трубка, по которой после бетонирования можно подать ремонтный состав. Такие профили применяют там, где нужен запас по ремонтопригодности: тоннели, ответственные подземные сооружения. Отверстия для кабеля или гильзы в профиле недопустимы — они превращают барьер в решето.

• Анкерные полки — удерживают профиль в бетоне и работают на отрыв.
• Компенсационная зона — принимает сжатие, растяжение и сдвиг.
• Инъекционный канал — опция для последующего ремонта шва.
• Стыковочные элементы — углы, тройники, концевые заглушки для непрерывного контура.

Важный параметр профиля — расчётные перемещения. У серии ДВ-170/12 в паспорте указаны сжатие 7 мм, растяжение 12 мм, поперечный сдвиг 7 мм, продольный 3 мм и допускаемое давление воды 0,47 МПа. Эти цифры — не «прочность вообще», а границы работоспособности узла: их сопоставляют с расчётными перемещениями и напором конкретного шва.

Материалы: ПВХ-П, EPDM и ТЭП

Материал профиля задаёт температурный диапазон, совместимость с соседними слоями и способ стыковки. Три основные группы ведут себя по-разному.

Практический вывод: для узлов в контакте с битумной обмазкой ПВХ-П не подходит — нужна разделительная прослойка или замена на EPDM. Для питьевых резервуаров предпочтителен EPDM, поскольку он допущен к контакту с водой хозяйственно-питьевого назначения. ПВХ дешевле и быстрее в монтаже за счёт простой термосварки, поэтому его берут на стабильные внутренние швы.

Виды гидрошпонок по типу шва

Профиль подбирают не «по цене», а по тому, какой это шов. Ошибка в классификации — самая частая причина проектного брака.

Деформационную шпонку нельзя ставить на холодный шов «с запасом» и наоборот: профиль холодного шва не имеет развитой компенсационной зоны и при подвижке разрушится. По ТР 186-07 тип шва и соответствующий профиль закладывают в проект и выносят в спецификацию отдельной строкой.

Как профиль ведёт себя при подвижках

Работа профиля похожа на работу эластичного шарнира. Когда шов раскрывается, компенсационная зона растягивается; когда сжимается — складывается; при сдвиге блоков она изгибается, не теряя герметичности. Анкерные полки при этом остаются зажатыми в бетоне, поэтому отрыва по границе контакта не происходит, пока профиль подобрана с запасом.

Запас берут не «на глаз». Расчётные перемещения шва складывают из температурных, осадочных, усадочных и (в сейсмических районах) сейсмических составляющих. Температурная составляющая — это произведение коэффициента линейного расширения бетона (порядка 1·10⁻⁵ 1/°C), длины блока и перепада температуры. Осадочную разницу считают по СП 22.13330.2016. Итог сравнивают с паспортными перемещениями профиля, оставляя резерв на монтажные неточности.

Где применяют гидрошпонки

Область применения — все монолитные конструкции, контактирующие с водой или грунтовой влагой. Различия между объектами не в самой шпонке, а в типе шва и агрессивности среды.

• Фундаментные плиты и ленточные фундаменты — рабочие швы между захватками, защита от грунтовых вод.
• Стены подземных этажей и подвалов — деформационные и рабочие швы под напором.
• Заглублённые паркинги — сочетание внутренних и защитных профилей по наружному контуру.
• Резервуары и очистные сооружения — стойкость к давлению и к контакту с питьевой водой (EPDM).
• Бассейны и гидротехника — постоянный уровень воды и повышенный запас по давлению.
• Тоннели и «стена в грунте» — напорные стыки секций, часто с инъекционными профилями.
• Промышленные полы и приямки — технологические швы и узлы примыкания.

Общий признак — наличие шва, через который вода может попасть внутрь. Там, где конструкция монолитна и не имеет стыков бетонирования, гидрошпонка не нужна: её роль выполняет сама плотность бетона и поверхностная защита. Каталог профилей и узлов удобно смотреть в разделе гидрошпонки от производителя.

Монтаж в общем виде

Порядок работ для внутренней шпонки по ТР 186-07:

1. Разметка оси шва и раскрой профиля по длине с учётом стыков.
2. Установка на первой захватке симметрично оси; в горизонтальных конструкциях — с прогибом около 10°.
3. Крепление вязальной проволокой к арматуре с шагом около 250 мм; зазор до ближайшего стержня — не менее 20 мм.
4. Стыковка: ПВХ сваривают термоножом при 185–195 °C, EPDM соединяют клеем или вулканизацией.
5. Бетонирование с уплотнением вибратором без касания наконечником профиля.
6. Монтаж второй захватки — профиль оказывается зажатым в теле шва.
7. Наружная герметизация открытой поверхности жгутом и мастикой как вторая линия защиты.

Пошаговый разбор операций с типовыми ошибками приведён в статье монтаж гидрошпонки, а сравнение материалов — в материале гидрошпонка ПВХ или резиновая.

Нормативная база

Требования предъявляются не столько к профилю как к изделию, сколько к гидроизоляции узла в целом. Проектировщик опирается на ТР 186-07 (применение гидроизоляции подземных частей), СП 28.13330.2017 (защита от коррозии), СП 63.13330.2018 (ж/б конструкции), СП 70.13330.2012 (производство работ) и ГОСТ 25621-83 (классификация герметизирующих материалов). Это означает, что подбор шпонки всегда связан с проектным решением узла: направлением воды, ожидаемыми деформациями и условиями эксплуатации.

Перевести длины швов в погонаж поможет калькулятор расчёта погонажа гидрошпонки, а подобрать профиль под напор — подбор по давлению воды. Смежные темы: виды гидрошпонок и деформационный шов в бетоне.
