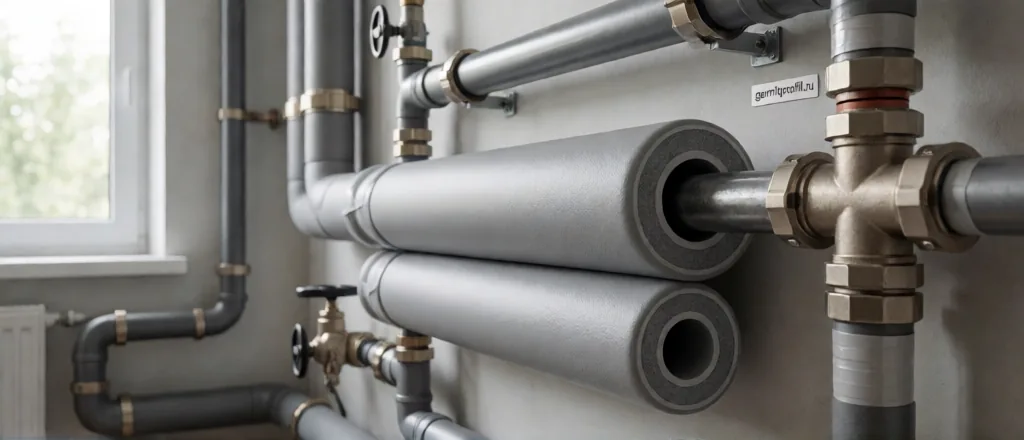

Изоляция труб отопления и водоснабжения

Изоляция труб отопления решает две задачи: сохранить теплоноситель и не дать трубе промёрзнуть или отпотевать. От правильного выбора материала и толщины зависит и счёт за энергию, и срок службы трубопровода. Разбираем, как подойти к изоляции систем отопления и ГВС.

Зачем изолировать трубы отопления

Неизолированная труба отопления теряет тепло по всей длине. Потери тем больше, чем больше разница температур между теплоносителем и окружающим воздухом и чем хуже теплоизоляция самой трубы. В подвалах, на чердаках и в неотапливаемых помещениях неутеплённый трубопровод способен терять значительную долю тепла ещё до того, как оно дойдёт до потребителя.

Вторая проблема — конденсат и промерзание. Трубы холодного водоснабжения и обратные линии при определённых условиях отпотевают, а зимой могут замёрзнуть. Изоляция сдвигает точку росы и снижает теплопотери, защищая трубопровод. Для систем отопления важно ещё и то, что изоляция уменьшает число циклов нагрева-остывания, продлевая срок службы материала трубы.

Материалы для трубной изоляции

Для труб отопления применяют несколько групп материалов, и у каждой есть сильные стороны.

• Вспененный полиэтилен — гибкие трубки и маты с низкой теплопроводностью, просты в монтаже, распространены в бытовых системах.
• Минеральная вата — цилиндры и маты для высоких температур, требует защиты от влаги.
• Пенополиуретан — жёсткие скорлупы и напыляемая изоляция, хорош для магистралей.
• Вспененный каучук — эластичная изоляция с закрытыми порами, удобна для систем с конденсатом.

Для бытовых систем отопления и ГВС часто берут вспененный полиэтилен в виде готовых трубок нужного диаметра. Для промышленных трубопроводов с высокими температурами используют минеральную вату в цилиндрах и пенополиуретановые скорлупы. Ориентировочная теплопроводность вспененного полиэтилена лежит в диапазоне 0,03–0,05 Вт/(м·К), что делает его эффективным при малой толщине.

Как выбрать толщину

Толщину изоляции подбирают расчётом, а не «на глаз». Исходные данные — температура теплоносителя, температура окружающей среды, диаметр трубы и требуемые потери тепла. Методику теплового расчёта задаёт СП 61.13330.2012 для тепловой изоляции оборудования и трубопроводов, а климатические параметры района берут из СП 131.13330.2012.

1. Определяют назначение: сбережение тепла, защита от конденсата или от промерзания.
2. Собирают исходные данные: температуры, диаметр, условия прокладки.
3. Считают требуемое сопротивление теплопередаче и подбирают толщину материала.
4. Проверяют точку росы, если есть риск конденсата.
5. Округляют до ближайшего типоразмера готовых изделий.

Грубое правило: чем ниже температура наружного воздуха и чем тоньше труба, тем больше нужна толщина изоляции. На практике удобно пользоваться готовыми таблицами и калькуляторами, которые учитывают диаметр трубы и перепад температур.

Сравнение материалов

Монтаж и защита от влаги

Даже хороший материал теряет свойства при неправильном монтаже. Ключевые моменты — сплошное покрытие без разрывов, герметизация стыков и защита от влаги там, где это необходимо.

1. Трубки надевают встык, плотно, без зазоров между сегментами.
2. Продольные швы и стыки проклеивают или закрывают лентой, чтобы исключить продувание.
3. Места поворотов, отводов и арматуры изолируют отдельно, не оставляя оголённых участков.
4. Минеральную вату закрывают пароизоляцией и защитным кожухом.
5. Фасонные части и опоры также включают в контур изоляции.

Отдельно стоит позаботиться о защите от ультрафиолета и механических повреждений, если трубопровод проложен на открытом воздухе. Для наружных участков применяют покровные слои и кожухи. Это удлиняет срок службы изоляции.

Особенности наружных тепловых сетей

Наружные тепловые сети испытывают дополнительные нагрузки: перепады температур, грунтовые воды, механическое давление грунта. Здесь к изоляции предъявляют повышенные требования по влагостойкости и прочности. Часто применяют трубы с готовой пенополиуретановой изоляцией в защитной оболочке, которые укладывают непосредственно в грунт или в канал.

Для канальной прокладки важна вентиляция: если канал затапливается, изоляция во влажной среде быстро теряет свойства. Поэтому в проекте предусматривают дренаж и защиту от застоя воды. Эти вопросы увязывают с требованиями СП 61.13330.2012 и СП 131.13330.2012.

При надземной прокладке изоляцию защищают от ультрафиолета и атмосферных осадков покровным слоем. Металлические кожухи или ленты не только продлевают срок службы изоляции, но и придают трубопроводу аккуратный вид, что важно для объектов в городской застройке.

Как учесть теплопотери

Чтобы изоляция окупилась, её толщину увязывают с реальными теплопотерями. Практический подход такой: сначала оценивают протяжённость трубопровода и его температурный режим, затем прикидывают потери на неизолированной трубе, а потом подбирают толщину, которая снижает их до приемлемого уровня. Для ориентира используют справочные значения теплового потока через изоляцию при заданной температуре теплоносителя и среды.

Не стоит забывать про опоры, компенсаторы, фланцы и запорную арматуру. На арматуре сосредоточены большие потери, и её изоляция даёт заметный эффект. Именно поэтому качественная система изоляции всегда включает фасонные элементы, а не только прямые участки.

Изоляция арматуры и фасонных частей

Фасонные части — отводы, тройники, переходы — имеют сложную геометрию, и закрывать их стандартными трубками неудобно. Для них выпускают специальные сегменты и скорлупы, а также используют эластичные материалы, которые легко облегают изгибы.

• Отводы и углы. Изолируют сегментами или эластичными трубками, следя за отсутствием зазоров на повороте.
• Фланцевые соединения. Закрывают съёмными кожухами, чтобы обеспечить доступ для обслуживания.
• Запорная арматура. Изолируют по месту, часто съёмными элементами.
• Опоры и подвесы. Включают в тепловой контур, исключая мостики холода.

Такой подход повышает трудоёмкость, но именно фасонные части и арматура часто становятся местами наибольших потерь. Экономия на них сводит на нет эффект от изоляции прямых участков.

Типовые ошибки изоляции

• Заниженная толщина по принципу «и так сойдёт» — потери тепла остаются высокими.
• Разрывы и зазоры между сегментами, через которые уходит тепло.
• Оголённая арматура и фланцы, где потери особенно велики.
• Отсутствие пароизоляции на минеральной вате — материал намокает и перестаёт работать.
• Применение материала вне диапазона температур, что ведёт к деформации изоляции.

Посчитать толщину и объём изоляции поможет расчёт трубной изоляции и расчёт толщины изоляции труб. Обзор материалов приведён в статье выбор трубной изоляции, а каталог — в разделе изоляция для труб.

Частые вопросы

Автор статьи

Елена Морозова

Ведущий инженер-технолог по изоляционным материалам

Образование: СПбГАСУ (Санкт-Петербургский государственный архитектурно-строительный университет), строительный факультет, специальность «Производство строительных материалов, изделий и конструкций», 2004 г.

Опыт работы: Более 20 лет занимается бентонитовыми и полимерными изоляционными материалами, теплоизоляцией и герметизирующими жгутами. Специализация — подбор материалов под условия эксплуатации.
