Профиль для шва — обобщающее название для целого семейства изделий: от закладной гидрошпонки в теле бетона до эластичного жгута под герметик на открытой поверхности. Разбираем, чем эти изделия отличаются, как их подбирают под узел и почему один и тот же узел нельзя закрыть «универсальным» профилем.

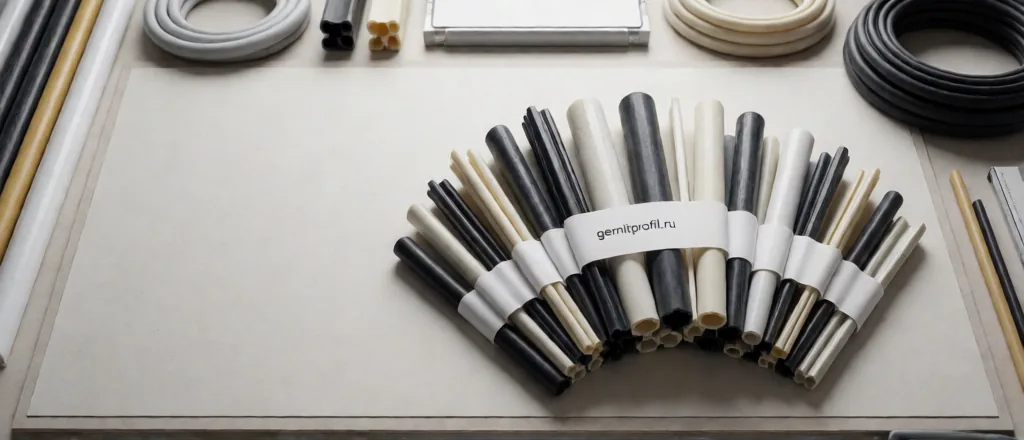

Виды профилей для швов
Путаница возникает из-за того, что под словом «профиль» продают изделия с разной физикой работы. Одни ставятся внутрь бетона и держат напор воды, другие лежат на поверхности и только воспринимают температурные деформации. Смешать их — значит обречь узел либо на протечку, либо на разрыв.
| Профиль | Где работает | Функция |
|---|---|---|
| Гидрошпонка (ДВ, ДВС, ХВ, ХО) | в теле бетона по оси шва | непроницаемый барьер, воспринимает напор и подвижки |
| Защитная шпонка (ДЗ) | в штрабе по поверхности шва | восстановление герметичности существующего шва |
| Мембранный профиль (ДОМ, ХОМ) | сопряжение с рулонной мембраной | переход контура из бетона в мембрану |
| Гернит (ПРП) | открытый шов, полость | упругое пористое заполнение под мастику |
| Жгут Вилатерм | открытый шов | основа под герметик, ограничивает глубину заливки |
| Набухающий шнур | шов, вводы, сопряжения | самозалечивание при контакте с водой |
Заметим разницу сред: гидрошпонка после бетонирования недоступна, а гернит и жгут остаются на открытой поверхности и работают в паре с герметиком. Это два разных контура защиты, и в ответственных узлах их применяют вместе.
Критерии выбора профиля
Подбор всегда идёт от узла, а не от прайса. Порядок вопросов такой:
- Тип шва. Деформационный допускает взаимные смещения — нужен профиль с компенсационными зонами. Технологический (холодный) перемещений не имеет — достаточно барьера по границе бетонирования.
- Направление воды. Напор снаружи, изнутри или переменный — от этого зависит, с какой стороны ставить профиль и нужна ли мембрана.
- Величина перемещений. Профиль подбирают с запасом по растяжению и сдвигу, а не в притык к расчётному раскрытию.
- Расчётное давление воды. Для напорных узлов берут серии с повышенным давлением, при необходимости — с инъекционным каналом.
- Температурный режим и агрессивность среды. Определяют материал профиля.
- Геометрия узла. Повороты, вводы, примыкания «стена — плита» требуют отдельных решений.
Материалы: ПВХ, EPDM, ТЭП
Материал определяет рабочий диапазон температур, стойкость к соседним слоям и технологию стыковки. Это не «вкусовщина», а техническое ограничение.
| Материал | Рабочие температуры | Особенности |
|---|---|---|
| ПВХ-П (пластифицированный) | −40…+70 °C | прочность при разрыве ≥11,7 МПа, удлинение ≥300%; сваривается термоножом при 185–195 °C; не стоек к битуму |
| EPDM (этилен-пропиленовый каучук) | −50…+80 °C | прочность ≥7,5 МПа, удлинение ≥200%, остаточная деформация ≤50%; стоек к битуму, допущен к питьевой воде; стыкуется клеем или вулканизацией |
| ТЭП / ТПО | −40…+70 °C | сваривается с полимерными мембранами, применяется в сопряжениях |
Практический вывод прост: если узел контактирует с битумной обмазкой, ПВХ-П не подойдёт — нужен EPDM или разделительная прослойка. Если монтажники умеют только варить термоножом, придётся либо выбирать ПВХ, либо организовывать клеевое соединение EPDM с выдержкой. Экономия на материале оборачивается переделкой стыка.
Отдельно о герните — пористой резине по ГОСТ 19177-81. Профили ПРП-40 работают от −40 до +70 °C, ПРП-60 — от −60 до +70 °C, выпускаются плотностью 300/400/500/600 и круглым или прямоугольным сечением. Для гидроизоляции их применяют не самостоятельно, а совместно с мастикой: пористая структура не держит напор, зато задаёт упругость шва и ограничивает расход герметика. Спутать гернит с гидрошпонкой — типичная ошибка; первый работает только на поверхности.
Профиль под конкретный узел
| Узел | Решение | Почему так |
|---|---|---|
| Деформационный шов стены подземного этажа | ДВ (внутренняя деформационная) | воспринимает подвижки и напор в теле бетона |
| Холодный шов между захватками плиты | ХВ (внутренняя для холодного шва) | перемещений нет, нужен барьер по границе бетонирования |
| Узел с риском повторной течи | ДВС с инъекционным каналом | возможность повторной инъекции смолы без вскрытия |
| Ремонт существующего шва | ДЗ (защитная) по штрабе | восстановление барьера без демонтажа конструкции |
| Сопряжение с мембраной | мембранный профиль ДОМ/ХОМ | непрерывный контур переходит из шва в мембрану |
| Наружный шов панелей | жгут Вилатерм + герметик | упругая основа и эластичное закрытие |
Шов между секциями фундаментной плиты 6×6 м в отапливаемом паркинге: подвижки умеренные, температурный режим положительный — экономически оправдан профиль из ПВХ-П. Тот же шов в открытом резервуаре, где вода промерзает, требует EPDM с запасом по растяжению и стойкостью к низким температурам.
Ошибки при подборе и монтаже
- Один профиль на все швы. «Универсальный» вариант не имеет запаса на подвижки и на деформационном шве исчерпывает компенсацию.
- Разрыв контура. Любой обрыв линии профиля — готовый путь воде. Обход арматурных выпусков делают без разрыва шпонки.
- Игнорирование совместимости. ПВХ рядом с битумом, клей по влажной поверхности, стык без выдержки — всё это скрытые дефекты.
- Отсутствие наружного слоя. Оставить открытый шов без герметика значит отдать капиллярный подсос.
- Крепление с касанием арматуры. При бетонировании каркас сдвигает профиль, и ось шва «уезжает».
Документы и приёмка
Работа с швами относится к скрытым: после бетонирования проверить барьер невозможно. Поэтому контроль ведут по этапам — входной (сертификаты и паспорта, соответствие типоразмера проекту), операционный (разметка, крепление, качество стыков, непрерывность) и приёмочный (осмотр перед бетонированием с фотофиксацией). Результаты заносят в акт освидетельствования скрытых работ по СП 70.13330.2012.
Паспорт изделия — основной документ для снабженца и проектировщика. В нём указаны материал, геометрия, рабочий зазор шва, допускаемое давление воды и способ соединения отрезков. Сертификат соответствия подтверждает, что изделие отвечает заявленному стандарту, а протоколы испытаний показывают фактические цифры по конкретной партии. Для тендерных поставок комплект должен быть актуальным на дату подачи, иначе заявку отклонят.
В проектной спецификации профиль описывают не названием «шпонка», а набором признаков: тип шва, материал, типоразмер, допустимое давление, необходимость инъекционного канала. Тогда поставщик не сможет заменить его на похожий по виду, но другой по характеристикам. Это особенно важно при импортозамещении, когда вместо европейской серии предлагают аналог.
Перевести узел в цифры помогут калькуляторы: погонаж гидрошпонки и расчёт стыков и сварки. Как читать обозначения серий — в статье виды гидрошпонок, а сама механика узла — в материале как заделать шов в бетоне.
Частые вопросы
Чем отличаются гидрошпонка, гернит и жгут Вилатерм?
Гидрошпонка работает в теле бетона и держит напор, а гернит и жгут Вилатерм остаются на открытой поверхности как упругая основа под герметик. Это разные контуры защиты.
Можно ли один профиль поставить и на деформационный, и на рабочий шов?
Нет. Деформационный профиль имеет компенсационные зоны на подвижки, профиль для холодного шва их не имеет. Подмена типа лишает узел запаса.
Когда выбирать EPDM вместо ПВХ?
При контакте с битумными материалами, при низких температурах и на напорных узлах. EPDM стоит дороже и стыкуется клеем или вулканизацией, а не термоножом.
Класс бетона W6 отменяет необходимость гидроизоляции шва?
Нет. Вода идёт по границе захваток, где проницаемость на порядки выше, чем в массиве. Профиль перекрывает именно эту границу.
Что фиксируют при приёмке скрытых работ по швам?
Разметку оси, шаг крепления, зазор до арматуры, качество стыков и непрерывность контура перед бетонированием. Всё — в акте по СП 70.13330.2012.
Нормативная литература
- ТР 186-07 «Технические рекомендации по применению гидроизоляционных материалов для защиты подземных частей зданий и сооружений»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования»
