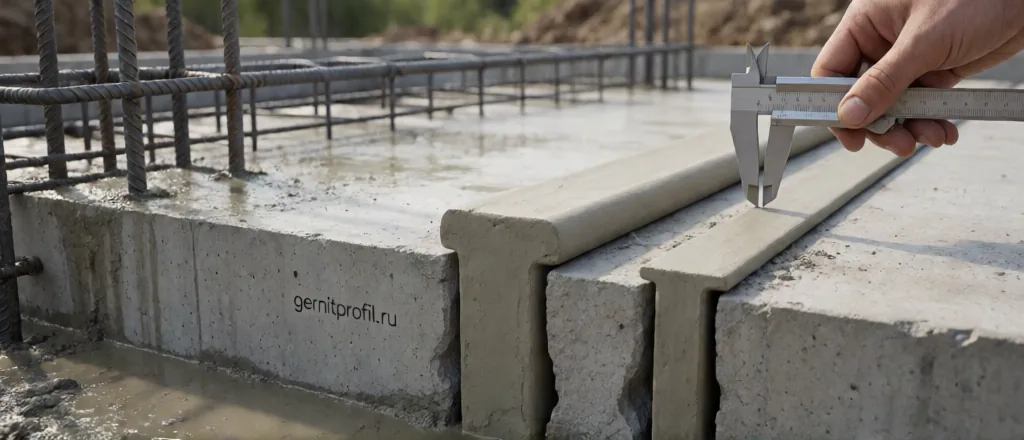

Бентонитовый шнур или гидрошпонка: сравнение

Гидрошпонка и бентонитовый шнур решают одну задачу — герметизацию шва, но работают по совершенно разной физике. Первая является механическим барьером в теле бетона, второй набухает при контакте с водой. От этого различия зависит, где какой материал сработает, а где окажется бесполезным. Разбираем сравнение и даём алгоритм выбора.

Принципиальное различие

Гидрошпонка — это профиль из полимера (ПВХ-П, EPDM, ТЭП), который закладывается в тело бетона на границе захваток. Она образует физический барьер: вода не может пройти по шву, потому что путь перекрыт механически, а профиль имеет компенсационные зоны, позволяющие шву двигаться без разрыва. Свойства гидрошпонки не зависят от наличия воды — она работает всегда.

Бентонитовый шнур — это профиль из набухающего материала на основе бентонитовой глины, заключённый в оболочку или связанный в жгут. При контакте с водой бентонит интенсивно впитывает её и увеличивается в объёме (разбухание достигает 250–300% объёма), заполняя неровности шва и создавая плотный водонепроницаемый гель. Принципиально важно: шнур активируется только при появлении влаги и требует, чтобы эта влага к нему поступала.

Сравнение по параметрам

Сведём характеристики двух подходов.

По напорной нагрузке гидрошпонки подбирают по расчётному давлению воды. Например, профиль ДВ-170/12 рассчитан на давление до 0,47 МПа и допускает перемещения шва: сжатие 7 мм, растяжение 12 мм, поперечный сдвиг 7 мм, продольный 3 мм. Бентонитовый шнур таких нормируемых перемещений не обеспечивает — он заполняет зазор и работает на сжатие, но при значительной подвижке распор может ослабнуть, если шов раскроется больше, чем шнур способен компенсировать набуханием.

Когда выбирают гидрошпонку

Гидрошпонка — основной выбор там, где шов воспринимает перемещения и напор, а также в ответственных узлах подземных сооружений.

• деформационные швы стен и плит подземной части под напором грунтовых вод;
• ответственные подземные сооружения: паркинги, тоннели, резервуары, очистные;
• швы с расчётными подвижками — температурными, осадочными, сейсмическими;
• узлы, где требуется гарантированный срок службы без доступа для ремонта;
• швы в условиях низких температур (EPDM работает до −50 °C);
• узлы с повышенными требованиями к надёжности — с инъекционным каналом.

Внутренние шпонки монтируют к арматуре вязальной проволокой с шагом около 250 мм, в горизонтальных конструкциях — с прогибом около 10°, а зазор до арматуры оставляют не менее 20 мм. ПВХ-стыки сваривают термоножом при 185–195 °C, EPDM соединяют клеем или вулканизацией. Подробнее — в статье монтаж гидрошпонки.

Когда выбирают бентонитовый шнур

Шнур выигрывает там, где механический монтаж профиля затруднён или избыточен, а влага к шву гарантированно поступает.

• рабочие и холодные швы, где нет расчётных перемещений;
• вводы коммуникаций и примыкания к гильзам;
• стеснённые узлы, где шпонку не установить и не сварить;
• ремонт и доборные узлы, локальные протечки;
• дополнительный барьер в сочетании с основной системой.

Главное ограничение шнура — потребность во влаге. В сухом шве без доступа воды он не набухает и не работает. Кроме того, шнур не любит больших раскрытий и активных подвижек: если шов «дышит», распор от набухания не успевает следовать за движением. Поэтому в деформационных узлах под напором его применяют только как дополнение, а не как единственный барьер.

Можно ли комбинировать

Да, и на ответственных объектах это распространённая практика. Гидрошпонка держит основную нагрузку в теле бетона, а бентонитовый шнур добавляют в рабочем шве или у ввода как страховочный барьер. Материалы не конфликтуют, потому что работают по разным механизмам и в разных зонах узла.

Комбинирование особенно оправданно в сложных примыканиях, где линия механического барьера прерывается — например, на вводе коммуникации или в месте сопряжения вертикального и горизонтального шва. Там, где профиль обойти невозможно, набухающий шнур закрывает локальный разрыв контура. Но важно помнить: комбинация не отменяет требования к непрерывности основного барьера — она лишь дополняет его.

Ошибки выбора

Разберём ошибки, которые чаще всего приводят к протечкам.

Обратите внимание: большинство ошибок связано не с качеством материала, а с неправильным пониманием его физики. Шнур не заменяет шпонку в подвижном шве, а шпонка не отменяет необходимость непрерывного контура на вводах и примыканиях.

Чек-лист проектировщика

Перед выбором материала узел анализируют по нескольким параметрам. Пропуск любого приводит к переделкам.

Если по всем пунктам узел подвижный и напорный — выбирают гидрошпонку. Если перемещений нет, а влага гарантирована — достаточно шнура. Если узел смешанный — комбинируют оба решения. Подобрать профиль по давлению воды удобно через калькулятор подбора гидрошпонки по давлению, а посчитать расход шнура — через расчёт бентонитового шнура.

Частые вопросы

Автор статьи

Андрей Волков

Главный технолог предприятия

Образование: НИУ МГСУ (Московский государственный строительный университет), факультет гидротехнического и специального строительства, специальность «Гидротехническое строительство», 1999 г.

Опыт работы: 27 лет в промышленности строительных материалов. Отвечает за технологию производства и подбор профилей для брендовых линеек гидрошпонок, стандартизацию узлов и техническую экспертизу.
