Фиксатор «Кубик»: применение для защитного слоя

Фиксатор-кубик — простой, но важный элемент армирования: он задаёт защитный слой бетона для нижней арматуры. От него напрямую зависит, как долго прослужит конструкция. Разбираем, как подобрать кубик по размеру и правильно смонтировать.

Что такое фиксатор-кубик

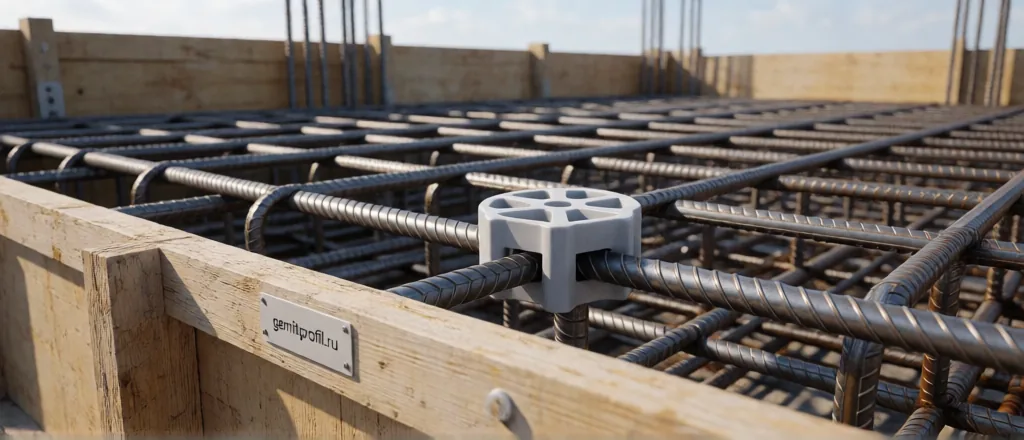

Фиксатор-кубик — это пластиковый или бетонный элемент, который надевается на арматурный стержень или подкладывается под каркас. Название отражает форму: чаще всего это кубик с пазом под пруток. Его задача — удержать арматуру на проектном расстоянии от опалубки, обеспечивая нормируемый защитный слой бетона.

Материал фиксатора подбирают по условиям. Пластиковые кубики дешевле, не подвержены коррозии и удобны в монтаже. Бетонные фиксаторы применяют там, где нужна такая же среда, как у самого бетона, — например, в ответственных гидротехнических конструкциях.

Сама по себе деталь мала и незаметна, но её роль велика: именно защитный слой защищает арматуру от коррозии и обеспечивает совместную работу стали и бетона. Просадка каркаса к опалубке на несколько миллиметров сокращает срок службы конструкции.

Какие задачи решает

Фиксатор-кубик решает несколько связанных задач. Во-первых, задаёт проектное положение нижнего ряда арматуры. Во-вторых, предотвращает смещение каркаса при укладке и вибрировании бетонной смеси. В-третьих, обеспечивает равномерность защитного слоя по всей площади.

• Фиксация защитного слоя нижней и боковой арматуры.
• Устойчивость каркаса при бетонировании и вибрировании.
• Равномерность зазора между арматурой и опалубкой или основанием.
• Экономия времени по сравнению с ручной подкладкой подручных материалов.

Есть и косвенный эффект: используя стандартные фиксаторы, проще соблюдать шаг армирования и высотные отметки каркаса. Это упрощает контроль на приёмке.

Защитный слой по СП 63.13330.2018

Толщина защитного слоя бетона до рабочей арматуры нормируется СП 63.13330.2018 и зависит от условий эксплуатации, класса конструкции и диаметра стержня. Для конструкций, работающих в агрессивной среде или контактирующих с водой, защитный слой увеличивают.

Фиксатор-кубик выпускают в размерах, соответствующих этим требованиям. Если проектом задан защитный слой 20, 25 или 30 мм, фиксатор подбирают ровно под это значение, а не «примерно». Занижение слоя — одна из причин преждевременной коррозии арматуры.

Размеры и подбор

Фиксаторы-кубики различаются размером, соответствующим требуемому защитному слою, и диаметром зажима под арматуру. При подборе учитывают оба параметра: высота кубика задаёт слой, а паз — надёжность посадки на стержень.

1. Определить проектный защитный слой из рабочей документации.
2. Уточнить диаметр арматуры, чтобы фиксатор плотно сел на стержень.
3. Выбрать материал: пластик или бетон по условиям среды.
4. Рассчитать количество по площади и шагу расстановки.

Монтаж на арматуру

Монтаж кубика прост: его надевают на стержень или подкладывают под каркас до бетонирования. Важно обеспечить плотную посадку, чтобы при укладке смеси фиксатор не сместился и не упал.

• Расставлять фиксаторы с шагом, обеспечивающим устойчивость каркаса.
• Контролировать, чтобы кубик упирался в опалубку или основание, а не висел.
• Следить за сохранностью фиксаторов до бетонирования.
• Не допускать, чтобы вибратор смещал каркас вместе с фиксаторами.

Шаг расстановки зависит от жёсткости каркаса и веса арматуры: чем тяжелее каркас, тем чаще ставят фиксаторы. Точное количество удобно считать по площади конструкции.

Сравнение с другими фиксаторами

Материал фиксаторов

Пластиковые и бетонные фиксаторы — не конкуренты, а решения для разных условий. Пластик лёгкий, не корродирует, не проводит холод и стоит дешевле. Его применяют в большинстве монолитных конструкций. Бетонные фиксаторы ближе по составу к самому бетону и потому не создают инородного включения в теле конструкции.

Для конструкций с повышенными требованиями — гидротехнических, ответственных плит, узлов в агрессивных средах — иногда предпочитают бетонные подкладки именно из соображений совместимости. Пластик в этих же узлах может быть менее предсказуем по долговечности, хотя современные марки ударопрочного пластика вполне надёжны.

Отдельный вопрос — мостики холода. Пластиковый фиксатор не проводит тепло, а бетонный, будучи частью массива, ведёт себя как бетон. В обычных условиях разница несущественна, но в теплотехнически ответственных узлах её стоит учитывать.

Шаг расстановки и количество

Шаг расстановки фиксаторов подбирают так, чтобы каркас не прогибался между ними и не смещался при бетонировании. Чем тяжелее каркас и больше диаметр арматуры, тем чаще ставят фиксаторы. Ориентир — устойчивость сетки при ходьбе по ней монтажников и при подаче смеси.

Количество считают по площади конструкции и принятому шагу. Для плит обычно раскладывают фиксаторы рядами, обеспечивая равномерную поддержку. На участках повышенной нагрузки и по краям, где каркас наиболее уязвим, шаг сокращают.

Контроль защитного слоя

Защитный слой бетона — скрытая характеристика, которая после бетонирования проверяется только косвенно. Поэтому контроль ведут до укладки смеси: осматривают расстановку фиксаторов, проверяют, что каркас не касается опалубки и основания, фиксируют высотные отметки. Для ответственных конструкций применяют приборы неразрушающего контроля, позволяющие оценить положение арматуры уже в готовом бетоне.

Результаты осмотра заносят в акт освидетельствования скрытых работ по СП 70.13330.2012. Это не формальность: документ фиксирует, что на момент бетонирования защитный слой соответствовал проекту. Без него доказать качество работ при появлении дефектов невозможно.

Отдельно следят за участками, где чаще всего происходят нарушения, — углами, торцами, местами пересечения с закладными деталями. Именно здесь каркас поднимается или смещается, и защитный слой оказывается заниженным.

Экономика решения

Фиксаторы-кубики относятся к самым недорогим элементам армирования, но их роль в долговечности конструкции непропорционально велика. Заниженный защитный слой приводит к коррозии арматуры, снижению несущей способности и, в пределе, к ремонту или усилению конструкции.

Экономия на фиксаторах за счёт подручных материалов обманчива: она даёт сомнительный выигрыш по деньгам и создаёт непредсказуемый узел. Для объектов, где нормируется срок службы, использование заводских фиксаторов — обязательное условие предсказуемого результата.

Рассчитать количество фиксаторов помогает расчёт количества фиксаторов, а проверить защитный слой — расчёт защитного слоя бетона. Обзор видов — в статье виды фиксаторов арматуры, о соседнем решении — фиксатор-стульчик. Каталожные позиции — в разделе фиксаторы-кубики.

Типовые ошибки

• Неверный размер кубика, из-за чего защитный слой не соответствует проекту.
• Слишком редкая расстановка, каркас прогибается и смещается.
• Использование подручных материалов вместо фиксаторов.
• Срыв фиксаторов вибратором при укладке смеси.
• Экономия на фиксаторах в ответственных конструкциях.
