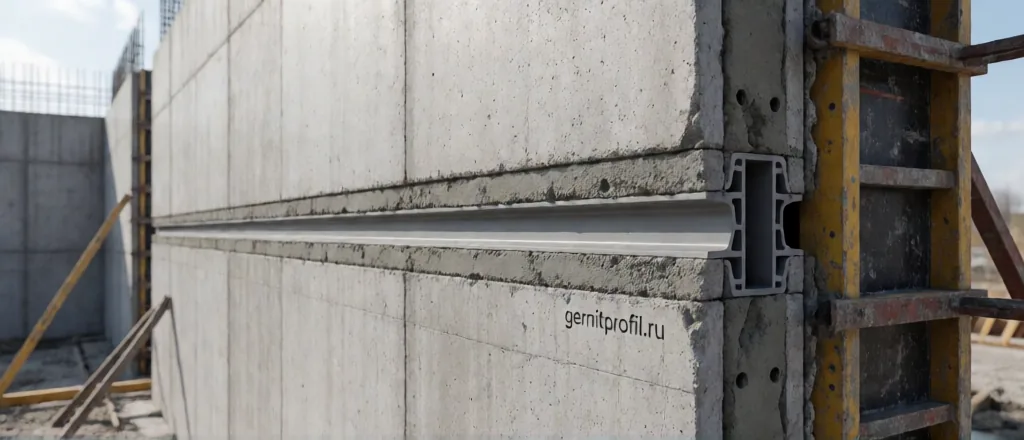

Холодный (рабочий) шов бетонирования — не дефект, а неизбежность: бетон укладывают захватками, между ними всегда есть граница «старого» и «нового» бетона. Проблема в том, что именно по этой границе уходит вода. Разбираем, как подготовить шов и чем его герметизировать по действующим нормам.
Что такое холодный шов и почему он опасен
Холодный шов — это стык между двумя порциями бетона, уложенными с разрывом во времени. Определение из строительной практики: технологический шов бетонирования — шов в месте контакта бетона разного возраста, обусловленный технологией производства бетонных работ. Его нельзя «убрать» — монолит физически не укладывают за один приём на большой площади и высоте.
Проблема в микроструктуре. При укладке первой захватки на её горизонтальной или вертикальной поверхности формируется цементная плёнка и слабый поверхностный слой. Новый бетон к нему примыкает, но по границе остаётся зона с повышенной пористостью и меньшей прочностью сцепления. Вода, особенно под гидростатическим напором, находит эту зону как путь наименьшего сопротивления.
Второй фактор — усадка. Свежий бетон садится при твердении; если он связан со старым жёстко только по части поверхности, на границе возникают растягивающие напряжения и микрозазор. Именно поэтому холодный шов в подземных конструкциях обязательно герметизируют, даже если бетон запроектирован водонепроницаемым.
Чем холодный шов отличается от деформационного
Самая частая проектная ошибка — перепутать эти два шва и поставить «не тот» профиль. Разница принципиальная:
| Признак | Холодный (технологический) | Деформационный |
|---|---|---|
| Причина | Разрыв во времени при бетонировании | Запроектированный разрыв на температурные/осадочные деформации |
| Перемещения блоков | Практически отсутствуют | Есть: сжатие, растяжение, сдвиг |
| Подходящий профиль | Внутренняя шпонка ХВ, ХО; набухающий шнур | Деформационная шпонка ДВ, ДВС, ДО, ДЗ |
| Что важно | Перекрыть границу бетона | Сохранить герметичность при подвижке |
Если на холодный шов поставить деформационный профиль с развитыми компенсационными зонами, он «сработает» с избыточным запасом, но зря потратит бюджет и потребует больше места в сечении. Обратная замена опаснее: профиль без компенсационных зон на деформационном шве разорвётся при первой серьёзной подвижке.
Нормы: СП 70.13330, СП 28.13330, ТР 186-07
Герметизация холодных швов регулируется комплексом документов, каждый из которых отвечает за свою часть:
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87) — правила производства бетонных работ, включая подготовку поверхности рабочих швов и требования к сцеплению.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» — требования к защите от воздействия влаги и агрессивных сред, в том числе к изоляции подземных частей.
- ТР 186-07 — технические рекомендации по применению гидроизоляционных материалов для защиты подземных частей зданий и сооружений; описывают технологию применения гидрошпонок и герметиков.
- ГОСТ 25621-83 — классификация и общие технические требования к полимерным герметизирующим и уплотняющим материалам.
Для подземных конструкций, кроме того, нормируют водонепроницаемость бетона и защитный слой арматуры по СП 63.13330.2018 — но эти требования дополняют, а не заменяют герметизацию шва.
Подготовка поверхности шва
Большая часть протечек по холодному шву связана именно с плохой подготовкой, а не с выбранным материалом. По СП 70.13330.2012 перед укладкой нового бетона поверхность рабочего шва должна быть:
- Очищена от цементной плёнки и рыхлого слоя. Плёнку удаляют механически (пескоструй, гидроабразив, ручные фрезы) или обрабатывают специальными составами. Просто «пролить водой» недостаточно.
- Обеспылена. Пыль и остатки бетона — разделительный слой, снижающий сцепление.
- Промыта и увлажнена до водонасыщенного состояния (но без стоячей воды) — сухой старый бетон «вытянет» воду из нового, ослабляя зону контакта.
- Проверена по геометрии. Наплывы, раковины, обнажённая арматура недопустимы в зоне шва.
На практике правильная последовательность: механическая обработка → обеспыливание → продувка/промывка → увлажнение → монтаж шпонки или шнура → укладка бетона. Если сначала смонтировать шпонку, а потом чистить поверхность, профиль повредят.
Методы герметизации и их выбор
| Способ | Как работает | Когда применять |
|---|---|---|
| Внутренняя гидрошпонка (ХВ, ХО) | Закладной профиль перекрывает путь воде в теле бетона | Напорные швы, подземные конструкции, ответственные узлы |
| Набухающий (бентонитовый) шнур | При контакте с водой разбухает и сдавливает шов | Швы без напора, колодцы, сопряжения с мембранами |
| Инъекционная шпонка (ХВС) | Имеет канал для последующей инъекции смолы | Узлы, где нужна возможность ремонта без вскрытия |
| Наружная обмазка/мембрана | Гидроизоляция по внешней поверхности | Как дополнение к закладному барьеру, не как замена |
Выбор диктует узел. Для напорных условий (подземные этажи ниже уровня грунтовых вод) одного наружного слоя недостаточно: если изоляция будет повреждена при обратной засыпке, вода пойдёт по шву. Закладной профиль находится внутри бетона и физически недоступен для повреждения — поэтому в ответственных узлах применяют именно его.
Поэтапная технология
- Разметка оси шва. Профиль ставят симметрично оси по ТР 186-07.
- Крепление профиля. Внутренние шпонки ХВ крепят вязальной проволокой к арматуре с шагом около 250 мм. Зазор до ближайшего стержня — не менее 20 мм.
- Прогиб в горизонтальных конструкциях. Внутренние профили укладывают с прогибом под углом около 10° — это не даёт воздуху скапливаться под профилем.
- Стыковка. ПВХ сваривают термоножом, EPDM клеят или вулканизируют. Непрерывность контура обязательна.
- Бетонирование с уплотнением вибратором; наконечник не касается профиля.
- Уход за бетоном и набор прочности.
Пять ошибок, из-за которых шов течёт
- Плохая подготовка основания. Цементная плёнка не удалена — вода идёт по границе плёнки и нового бетона.
- Разрыв контура. Обход арматурных выпусков с разрывом линии шпонки создаёт открытый канал.
- Отсутствие фиксации. Профиль смещается при бетонировании и оказывается не по оси шва.
- Бетонирование «через» профиль. Сброс смеси прямо на шпонку разворачивает и заминает деформационную зону.
- Замена типа профиля. На холодный шов ставят профиль, не предназначенный для перекрытия границы бетона, или наоборот — деформационный без запаса.
Контроль скрытых работ
Холодный шов — скрытая работа: после бетонирования проверить герметизацию нельзя. Контроль ведут до укладки смеси и фиксируют актом освидетельствования скрытых работ по СП 70.13330.2012. Проверяют: разметку оси, шаг и качество крепления, непрерывность контура, качество стыков, отсутствие повреждений профиля. Фотофиксация узла «до бетонирования» — ключевое доказательство при последующих спорах.
Перевести объём в цифры поможет калькулятор погонажа гидрошпонки. Устройство швов разобрано в статьях деформационный шов в бетоне и рабочий шов бетонирования, а монтаж профиля — в технологии монтажа гидрошпонки.
Частые вопросы
Можно ли обойтись без герметизации холодного шва, если бетон водонепроницаемый?
Нет. Марка бетона по водонепроницаемости относится к телу конструкции, а на границе захваток проницаемость выше. Шов герметизируют отдельно.
Чем отличается холодный шов от деформационного?
Холодный — стык бетона разного возраста без перемещений, деформационный — запроектированный разрыв с подвижками. Для них применяют разные профили.
Что обязательно перед укладкой нового бетона?
Удалить цементную плёнку и рыхлый слой, обеспылить, промыть и увлажнить поверхность до водонасыщения без стоячей воды (СП 70.13330.2012).
Какой профиль ставят на холодный шов?
Внутреннюю шпонку ХВ или ХО, либо набухающий шнур в зависимости от напора и узла.
Как оформляют герметизацию шва?
Актом освидетельствования скрытых работ по СП 70.13330.2012 с фотофиксацией узла до бетонирования.
Нормативная литература
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- ТР 186-07 «Технические рекомендации по применению гидроизоляционных материалов для защиты подземных частей зданий и сооружений»
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие»
