Монолит — это не только бетон и арматура. Комплектующие обеспечивают точность и герметичность. Разбираем, что входит в их состав и зачем они нужны.
Что относят к комплектующим

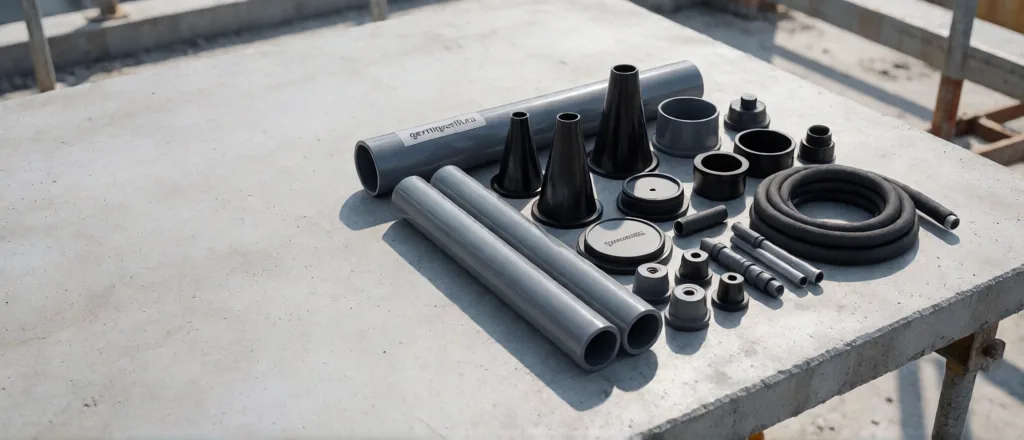

Комплектующие для монолитного строительства включают конусы для труб, заглушки и колпачки для арматуры, трубы ПВХ, гильзы и сопутствующие изделия.
Состав
| Изделие | Назначение |
|---|---|
| Конус для труб | формирование отверстий под коммуникации |
| Заглушки, колпачки | защита арматуры и монтаж |
| Трубы ПВХ | формирование отверстий в бетоне |
| Гильзы | вводы коммуникаций |
Каждое изделие решает конкретную задачу на этапе заливки бетона.
Зачем они нужны
- формирование отверстий под коммуникации
- защита арматуры
- герметизация вводов
- точное позиционирование элементов
Трубы ПВХ и конусы закладывают в опалубку до бетонирования, чтобы после распалубки остались отверстия под инженерные сети.
Материалы
Комплектующие изготавливают из пластика: он не корродирует и не влияет на свойства бетона, в отличие от металлических элементов.
Подбор
- определить задачу узла;
- выбрать тип изделия;
- подобрать размер;
- уточнить количество по проекту.
Нормативные требования к швам
Герметичность швов подземных конструкций нормируется комплексом документов. Проектировщику важно понимать, что требования предъявляются не к самой шпонке как к изделию, а к гидроизоляции узла в целом.
| Документ | Требование |
|---|---|
| СП 28.13330.2017 | защита конструкций от коррозии, требования к изоляции |
| ТР 186-07 | применение гидроизоляции подземных частей |
| СП 63.13330.2018 | требования к бетонным и ж/б конструкциям |
| ГОСТ 25621-83 | классификация герметизирующих материалов |
Это значит, что подбор шпонки неразрывно связан с проектным решением узла: направлением воды, ожидаемыми деформациями и условиями эксплуатации.
Контроль качества и приёмка работ
Контроль герметизации швов выполняют в три этапа: входной контроль материала, операционный контроль монтажа и приёмочный контроль результата.
- входной — проверка сертификатов и паспортов на профиль
- операционный — контроль раскроя, фиксации и сварки стыков
- приёмочный — проверка непрерывности контура перед бетонированием
Типовые дефекты и их причины
| Дефект | Причина | Решение |
|---|---|---|
| фильтрация по шву | разрыв или смещение профиля | восстановление + инъектирование |
| протечка на стыке профилей | непроваренный стык | переварка стыка |
| течь у ввода | отсутствие герметизации узла | набухающая манжета |
| высолы на поверхности | капиллярный подсос по шву | инъектирование шва |
Большинство дефектов связано не с качеством профиля, а с качеством монтажа. Это ещё раз подчёркивает значение технологической дисциплины на площадке.
Транспортировка и хранение профилей
Полимерные профили требуют аккуратного обращения. При хранении их защищают от прямого солнца и механических повреждений, укладывают без острых перегибов.
- хранить в заводской упаковке на ровной поверхности
- защищать от УФ и деформаций при хранении
- не допускать смятия деформационной зоны профиля
- транспортировать без острых заломов
Повреждённая при хранении деформационная зона снижает способность профиля компенсировать подвижки.
Чек-лист проектировщика
Перед выпуском документации проверьте ключевые пункты. Пропуск любого из них приводит к переделкам на площадке или к протечке.
| Пункт | Что проверить |
|---|---|
| Тип шва | деформационный / рабочий / ремонтный |
| Направление воды | снаружи / изнутри / переменное |
| Деформации | раскрытие и сдвиг с запасом |
| Давление | расчётный напор воды |
| Материал | ПВХ / EPDM / ТЭП по условиям |
| Узлы | повороты, вводы, сопряжения |
| Стыковка | способ соединения профилей |
Если на чертеже не проработан узел ввода коммуникации, на площадке его почти всегда сделают с ошибкой.
Экономика гидроизоляции швов
Стоимость гидрошпонки в смете составляет доли процента от стоимости конструкции. При этом стоимость ликвидации протечки — вскрытие, инъектирование, восстановление отделки — может превышать её в десятки раз.
| Статья | Относительная величина |
|---|---|
| материал шпонки | единица |
| монтаж | 1–3 единицы |
| ликвидация протечки | 10–50 единиц |
Вывод простой: экономить на герметизации швов нельзя — это ложная экономия.
Полезно: рассчитать комплексный расчёт монолита онлайн.
Частые вопросы
Что входит в комплектующие?
Конусы, заглушки, колпачки, трубы ПВХ, гильзы.
Из чего их делают?
Из пластика.
Зачем они нужны?
Для отверстий, защиты арматуры и герметизации вводов.
Когда устанавливают?
До укладки бетона.
Нормативная литература
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
- ГОСТ 10922-2012 «Арматура и закладные изделия, их сварные, вязаные и механические соединения»
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
