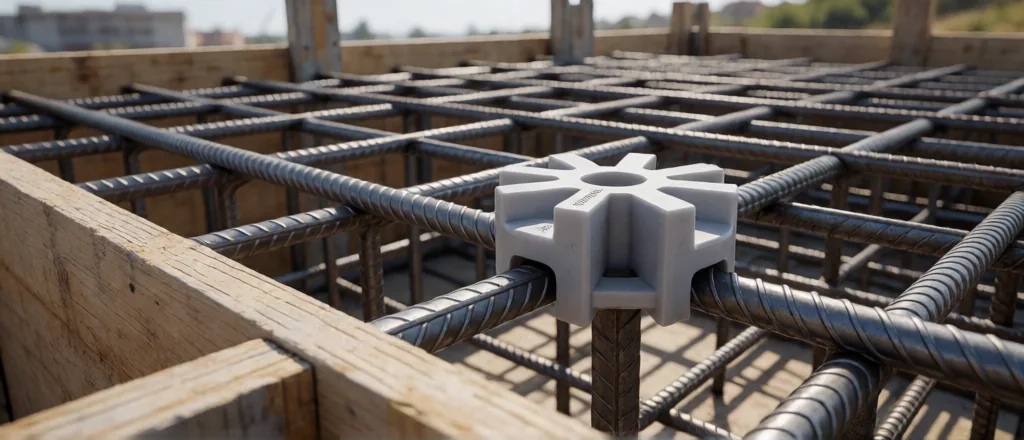

Многоуровневые фиксаторы удерживают сразу два и более ряда арматуры, задавая защитный слой и проектное расстояние между сетками. Это решение для плит, фундаментов и стен с двойным армированием. Разбираем, как они устроены и как их подобрать.
Зачем многоуровневые фиксаторы
В монолитных конструкциях часто применяют двойное армирование: нижнюю и верхнюю сетки. Между ними должен быть выдержан проектный зазор, а каждая сетка — получить свой защитный слой бетона. Обычные кубики решают только часть задачи, поскольку фиксируют один уровень.
Многоуровневый фиксатор берёт на себя обе функции: он опирается на основание или опалубку, держит нижнюю сетку и одновременно поддерживает верхнюю на заданной высоте. Это упрощает монтаж и делает положение каркаса предсказуемым.
Устройство и принцип работы
Конструктивно многоуровневый фиксатор представляет собой стойку с несколькими посадочными местами под стержни разного диаметра. Нижняя часть опирается на основание, верхние пазы удерживают сетки на заданных отметках. Высота фиксатора соответствует проектному положению верхней арматуры.
Материал — обычно ударопрочный пластик, реже бетон. Пластиковые фиксаторы легки, не корродируют и не создают мостиков холода. Их выпускают с разным числом уровней и разной высотой, что позволяет закрыть большинство типовых конструкций.
Важное свойство — устойчивость: фиксатор должен выдерживать вес верхней сетки и давление бетонной смеси, не складываясь и не опрокидываясь. Поэтому при подборе смотрят не только на высоту, но и на несущую способность элемента.
Преимущества перед ручной вязкой
Кустарный способ — подпирать верхнюю сетку обрезками арматуры или подручными материалами — плох по нескольким причинам. Такие опоры не нормированы, не обеспечивают точный защитный слой, а иногда становятся скрытым дефектом, который трудно проконтролировать.
- Точность. Высота фиксатора строго соответствует проектной отметке сетки.
- Скорость. Один элемент заменяет несколько операций.
- Надёжность. Каркас не смещается при укладке смеси.
- Контролируемость. Расстановку видно на приёмке скрытых работ.
Для ответственных конструкций, где защитный слой нормируется по СП 63.13330.2018, заводские фиксаторы — более предсказуемое решение, чем improvised опоры.
Подбор под двойное армирование
Подбор ведут от проекта: сначала определяют требуемые защитные слои и зазор между сетками, затем выбирают фиксатор соответствующей высоты. Диаметры стержней учитывают, чтобы они надёжно защёлкивались в пазах.
- Выяснить толщину защитного слоя и расстояние между сетками.
- Уточнить диаметры арматуры обеих сеток.
- Выбрать высоту фиксатора и число уровней.
- Рассчитать количество по площади и шагу расстановки.
Монтаж и фиксация
Монтаж выполняют до бетонирования, расставляя фиксаторы по расчётной схеме. Нижняя опора должна стоять на жёстком основании или на опалубке, а не висеть на арматуре. Сетки защёлкивают в пазах плотно, без люфта.
Для плиты с двойной сеткой многоуровневые фиксаторы ставят рядами с шагом, обеспечивающим устойчивость верхней сетки под весом людей и бетона. Контролёр видит отметки обеих сеток до заливки.
Сравнение решений
| Решение | Плюсы | Минусы |
|---|---|---|
| Многоуровневый фиксатор | Держит две сетки, точный слой | Требует подбора по высоте |
| Кубик + стульчик | Гибкость, доступность | Больше элементов, больше операций |
| Ручные подкладки | Кажется дешёвым | Неточный слой, риск дефекта |
Конструкция фиксатора и её особенности
Многоуровневый фиксатор устроен как жёсткая стойка с плоским или расширенным основанием и несколькими защёлками по высоте. Каждая защёлка рассчитана на определённый диаметр стержня. Некоторые модели имеют регулируемые элементы, позволяющие менять высоту установки верхней сетки.
Несущая способность фиксатора должна быть достаточной, чтобы удержать верхнюю сетку и противостоять давлению укладываемой смеси. Слабый элемент складывается при бетонировании, и верхняя арматура «просаживается» — дефект, который почти невозможно обнаружить до разрушения конструкции. Поэтому при выборе смотрят не только на высоту, но и на расчётную нагрузку.
Устойчивость зависит и от основания. На ровной опалубке или подбетонке фиксатор стоит надёжно, на неровном грунте — качается. В последнем случае применяют специальные модели с широкой опорой или предварительно выравнивают основание.
Расчёт количества
Количество фиксаторов определяют по площади армирования и шагу расстановки. Шаг подбирают так, чтобы верхняя сетка не прогибалась между опорами под собственным весом, весом монтажников и давлением бетона. Чем больше диаметр арматуры и выше нагрузка, тем чаще ставят фиксаторы.
На разных участках шаг может отличаться. В зонах максимальных усилий и по краям конструкции расстановку сгущают. Это не избыточность, а нормальная практика: именно по краям и в зонах концентрации напряжений смещение сетки наиболее опасно.
Применение при разном армировании
Многоуровневые фиксаторы не универсальны — их выбирают под конкретную схему армирования. В наиболее распространённом случае двух сеток достаточно стандартной стойки с двумя уровнями. При трёх и более уровнях применяют специальные элементы или комбинируют несколько фиксаторов.
- Две плоские сетки. Классический случай: нижняя и верхняя, например в плите перекрытия.
- Пространственные каркасы. Стойки удерживают хомуты и рабочие стержни в нескольких плоскостях.
- Сетки с перехлёстами. В зонах нахлёста стержней опора удерживает пучок и задаёт единый уровень.
- Армирование стен. Здесь удобнее фиксаторы с креплением к опалубке, а не стойки на основание.
Для стен и колонн, где арматура вертикальна, применяют другие типы фиксаторов, рассчитанные на крепление к щитам опалубки. Многоуровневые стойки выигрывают там, где каркас лежит горизонтально или опирается на основание.
Материал и долговечность
Многоуровневые фиксаторы изготавливают преимущественно из ударопрочного пластика. Такой материал не корродирует, не разрушается от щелочной среды бетона и не создаёт мостиков холода. Важно, чтобы пластик сохранял прочность в течение всего периода твердения бетона и не терял форму под нагрузкой.
Хотя фиксатор остаётся внутри конструкции, к его долговечности предъявляют вполне определённые требования. Он не должен становиться источником дефекта — например, разрушаться и оставлять полость. Современные материалы для этих изделий рассчитаны на длительную работу в теле бетона.
При выборе смотрят на заявленную несущую способность и температурный диапазон применения. Для зимнего бетонирования, где фиксаторы работают при отрицательных температурах, важно, чтобы пластик не становился хрупким и не ломался при монтаже.
Проектный подход к расстановке
Расстановку многоуровневых фиксаторов лучше закладывать на этапе проектирования, а не решать «по месту». В проекте указывают тип фиксатора, высоту, шаг и схему установки. Это позволяет закупить нужное количество и не заменять элементы подручными опорами.
Если в проекте фиксаторы не указаны, подрядчик нередко применяет случайные решения, и защитный слой оказывается непредсказуемым. Именно поэтому деталь, кажущаяся мелочью, заслуживает отдельной строки в спецификации.
Типовые ошибки
- Слишком редкая расстановка, верхняя сетка прогибается.
- Опора фиксатора на арматуру, а не на основание — неустойчиво.
- Неверная высота, защитный слой не соответствует проекту.
- Замена заводских фиксаторов подручными материалами.
- Повреждение фиксаторов при подаче и вибрировании смеси.
Рассчитать количество помогает расчёт многоуровневых фиксаторов и расчёт количества фиксаторов. Обзор видов — в статье виды фиксаторов арматуры, о защитном слое — в материале защитный слой бетона. Каталог — в разделе многоуровневые фиксаторы.
Частые вопросы
Что такое многоуровневый фиксатор?
Это опора, которая удерживает сразу два и более ряда арматуры, задавая защитный слой и расстояние между сетками.
Когда его применяют?
При двойном армировании плит, фундаментов и стен, где нужно выдержать положение нижней и верхней сеток.
Чем он лучше комбинации кубиков и стульчиков?
Один элемент заменяет несколько, снижает число операций и делает положение обеих сеток предсказуемым.
Как подобрать высоту фиксатора?
По проектным защитным слоям и расстоянию между сетками, с учётом диаметров арматуры.
Какой защитный слой задают многоуровневые фиксаторы?
Проектный защитный слой бетона для обеих сеток. Его нормирует СП 63.13330.2018, а в агрессивных средах — с учётом СП 28.13330.2017.
Нормативная литература
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций»
- ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
