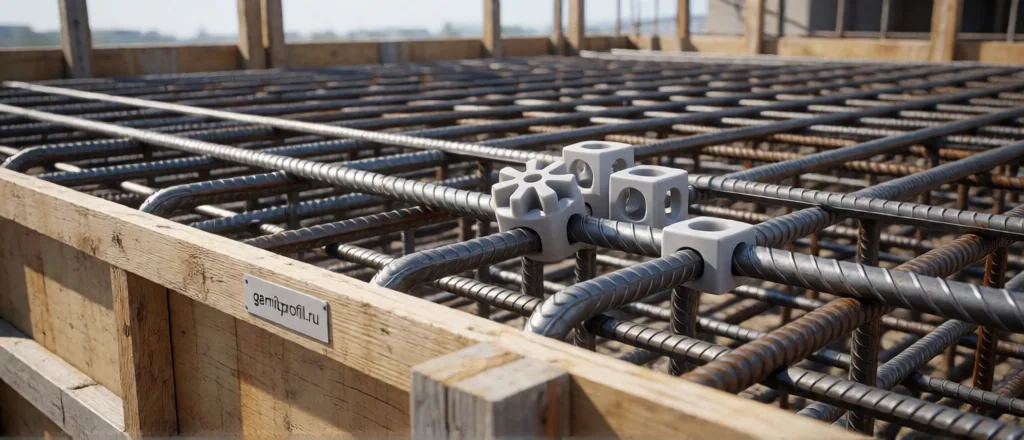

Опора для арматуры задаёт высотное положение каркаса относительно основания и опалубки. От неё зависят защитный слой бетона, устойчивость каркаса и удобство бетонирования. Разбираем виды опор и правила их подбора.
Что такое опора для арматуры
Опора для арматуры — изделие, на которое каркас опирается снизу. В отличие от фиксаторов защитного слоя, которые работают в разных плоскостях, опоры в первую очередь держат высотную отметку нижней арматуры. Их применяют в плитах, фундаментах, по грунтовому основанию.
Правильно выбранная опора обеспечивает и защитный слой, и устойчивость каркаса до и во время бетонирования. Если опора слабая, под весом арматуры и бетонной смеси она просядет, а вместе с ней уйдёт вниз вся нижняя сетка.
Виды опор
Опоры различают по материалу, высоте и способу установки. Наиболее распространены пластиковые опоры: они лёгкие, не корродируют и выпускаются в размерах под разные защитные слои.
- Опора-стойка с плоским основанием — для установки на грунт, подбетонку или опалубку.
- Опора с несколькими пазами — для фиксации нескольких стержней.
- Фиксатор-опора с защёлкой под пруток — для точной посадки арматуры.
- Бетонные подкладки — там, где нужна среда, близкая к бетону.
Высота опоры — главный параметр. Она задаёт защитный слой нижней арматуры, нормируемый по СП 63.13330.2018. Для агрессивных сред слой увеличивают с учётом СП 28.13330.2017.
Опоры на грунт и на опалубку
Условия установки влияют на выбор опоры. На грунтовом основании важны площадь опорной площадки и устойчивость: мягкий или неровный грунт требует более широкого основания, чтобы опора не утонула. На жёсткой опалубке можно применять опоры с меньшей площадью.
Для фундаментных плит по подбетонке часто применяют опоры на грунт: они упираются в подготовку и держат нижнюю сетку. В стенах и перекрытиях, где каркас фиксируют к опалубке, используют другие типы фиксаторов. Смешение типов без учёта условий ведёт к просадке.
Отдельно стоит упомянуть конструкции с уклоном или сложной геометрией. Здесь опоры подбирают так, чтобы обеспечить устойчивость на наклонной поверхности, иногда с дополнительным креплением.
Как подобрать опору
- Определить проектный защитный слой нижней арматуры.
- Уточнить диаметр стержней для выбора посадочных мест.
- Оценить основание: грунт, подбетонка, опалубка.
- Выбрать высоту опоры под слой.
- Рассчитать количество по площади и шагу расстановки.
Монтаж и устойчивость
Опоры расставляют по расчётной схеме до укладки сетки. Основание должно быть ровным: на бугристой подбетонке опора встанет криво, и защитный слой будет неравномерным. После установки проверяют, что все опоры касаются основания и не качаются.
- Контролировать ровность основания под опорами.
- Не допускать установки опор на рыхлый или мокрый грунт без подготовки.
- Проверять устойчивость каркаса после монтажа.
- Защищать опоры от смещения при подаче бетона.
Сравнение опор
| Вид | Основание | Назначение |
|---|---|---|
| Опора-стойка | Грунт, подбетонка | Нижняя сетка плит и фундаментов |
| Опора с пазами | Опалубка, подбетонка | Несколько стержней одновременно |
| Фиксатор-защёлка | Опалубка | Точная посадка арматуры |
| Бетонная подкладка | Грунт, подбетонка | Ответственные конструкции |
Для фундаментной плиты опоры ставят по разметке, проверяя отметку верха. После монтажа нижней сетки контролёр осматривает высотное положение до начала бетонирования.
Разновидности опор на практике
В реальных условиях одной универсальной опоры не существует. Под разные основания и задачи выпускают разные конструкции: усиленные опоры с широкой пятой для мягких грунтов, опоры с регулируемой высотой, комбинированные фиксаторы, совмещающие функции опоры и защёлки для стержня.
Выбор зависит от того, куда опора опирается. На сыпучий грунт берут модели с развитой опорной площадкой, чтобы избежать утопления. На подбетонку и опалубку подходят обычные стойки. Для тонких элементов и сложной геометрии применяют специализированные фиксаторы.
Полезно помнить, что опора — часть системы фиксации каркаса. Её работа оценивается вместе с шагом расстановки и жёсткостью сетки, а не сама по себе. Даже прочная опора при слишком редкой расстановке не спасёт от прогиба.
Расчёт количества и шага
Количество опор определяют по площади армирования и принятому шагу. Шаг выбирают так, чтобы нижняя сетка не прогибалась между опорами и не «играла» при монтаже. Чем больше диаметр стержней и тяжелее каркас, тем меньше шаг. По краям и в зонах концентрации усилий расстановку сгущают.
Простой ориентир — устойчивость сетки при ходьбе по ней и при подаче бетона. Если под весом человека каркас заметно прогибается, опор недостаточно. Стоимость дополнительных опор несопоставима с риском дефекта защитного слоя.
Контроль и приёмка
Опоры, как и любой элемент армирования, относятся к скрытым работам. До укладки бетона проверяют их наличие, устойчивость и высотные отметки каркаса. После бетонирования исправить положение арматуры практически невозможно, поэтому весь контроль сосредоточен на этапе до заливки.
Результаты осмотра фиксируют в акте освидетельствования скрытых работ по СП 70.13330.2012. В акте отражают соответствие расстановки проекту, отсутствие просадок и контакт арматуры с опалубкой. Фотографии узлов до бетонирования помогают подтвердить качество работ.
Отдельно проверяют зоны повышенной ответственности: опорные участки, консоли, места концентрации напряжений. Именно там просадка каркаса наиболее опасна, и там же чаще всего экономят на опорах.
Что важно заложить в проект
Опыт показывает, что опоры для арматуры редко попадают в спецификацию отдельной позицией. В итоге на площадке их роль выполняют обрезки, кирпичи или случайные пластиковые детали. Чтобы этого избежать, в проекте стоит указывать тип опоры, высоту, материал и шаг расстановки — так же, как для арматуры и бетона.
Отдельно полезно оговорить порядок приёмки. Если контроль высотного положения каркаса не заложен, дефект защитного слоя обнаружится уже в готовой конструкции. Простая процедура осмотра до бетонирования с фотофиксацией закрывает этот риск и соответствует требованиям СП 70.13330.2012 к освидетельствованию скрытых работ.
Наконец, важно учитывать опоры при расчёте потребности в материалах наряду с арматурой и фиксаторами. Комплексный подход к комплектации монолита избавляет от простоев и импровизаций на площадке, когда нужного элемента вдруг не оказывается под рукой.
Экономика и типовые ошибки подбора
Опора — одна из самых дешёвых деталей в конструкции, но её влияние на долговечность непропорционально велико. Выбор недостаточно прочной опоры или слишком редкой её расстановки ведёт к просадке каркаса, занижению защитного слоя и коррозии арматуры. Исправлять это после бетонирования приходится усилением конструкции.
Подбор ведут комплексно: высоту берут по проектному защитному слою, тип — по материалу основания, шаг — по жёсткости каркаса. Замена заводской опоры подручными средствами кажется экономией, но создаёт неуправляемый узел, который невозможно проверить и нормировать.
Рассчитать количество опор помогает расчёт опор на грунтах и расчёт количества фиксаторов. Обзор видов — в статье виды фиксаторов арматуры, о соседнем решении — многоуровневые фиксаторы. Каталог — в разделе опоры на сыпучие грунты.
Типовые ошибки
- Слабые опоры, проседающие под весом каркаса и бетона.
- Установка на неровное основание, из-за чего слой неравномерен.
- Неверная высота, защитный слой отличается от проектного.
- Подручные материалы вместо заводских опор.
- Редкая расстановка, сетка прогибается между опорами.
Частые вопросы
Для чего нужна опора для арматуры?
Она задаёт высотное положение нижней арматуры относительно основания и обеспечивает проектный защитный слой.
Чем опора отличается от фиксатора-кубика?
Опора в первую очередь держит высотную отметку каркаса, а кубик — защитный слой боковой и нижней арматуры; задачи пересекаются, но условия разные.
Как подобрать высоту опоры?
По проектному защитному слою нижней арматуры из рабочей документации.
Почему важна площадь основания опоры?
На мягком или неровном грунте широкая площадка не даёт опоре утонуть и обеспечивает устойчивость каркаса.
Как не допустить просадки опор при бетонировании?
Опирать опоры на ровное прочное основание, подбирать несущую способность по нагрузке и задавать шаг, исключающий прогиб каркаса.
Нормативная литература
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций»
- ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия»
