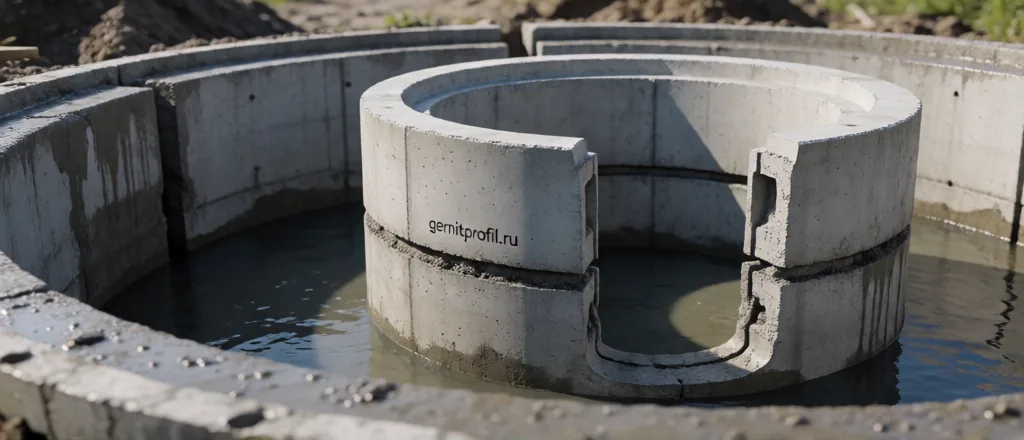

Сборный колодец из бетонных колец — это набор горизонтальных стыков между кольцами и одного-двух вводов. Именно стыки и вводы дают почти все протечки: вода поднимается по зазору между кольцами и попадает внутрь. Разбираем, чем заделать такие швы так, чтобы колодец держал воду и снаружи, и изнутри.
Колодец из кольцевых элементов: в чём сложность
Колодец отличается от монолитной конструкции тем, что тело его не цельное. Кольца уложены друг на друга, и по контакту между ними остаются неровности, зазоры и щели. Вода в грунте снаружи поднимается по этим зазорам, находится под гидростатическим напором и протекает внутрь. Чем глубже колодец и выше уровень грунтовых вод, тем сильнее напор и тем сложнее удержать стык.
Вторая особенность — движение конструкции. Кольца могут слегка смещаться относительно друг друга под нагрузкой и при сезонных подвижках грунта. Осадка колодца, морозное пучение, давление грунта — всё это создаёт небольшие взаимные перемещения. Если заделать стык жёстко цементным раствором, он треснет при первой же подвижке. Поэтому заделка должна оставаться эластичной.
Третье — доступ. Колодец узкий, работать в нём неудобно, часто при наличии воды на дне и в стеснённых условиях. Значит, материал должен быть ремонтопригодным, а технология — простой и не требующей сложного оборудования.
Швы колодца: рабочие, монтажные, вводы
| Шов | Природа | Как заделывают |
|---|---|---|
| Горизонтальный стык между кольцами | Монтажный зазор, напор грунтовых вод | Набухающий шнур в зазоре + эластичная гидроизоляция внутри |
| Стык днища и первого кольца | Особо уязвим, работает низ напора | Расшива шва и заполнение эластичным материалом |
| Рабочий шов монолитного днища | Границы захваток бетонирования | Гидрошпонка для холодного шва при устройстве |
| Ввод трубы | Труба пересекает стенку | Гильза с набухающей манжетой, инъектирование |
Стык днища и первого кольца заслуживает отдельного внимания: вода давит на него снизу, и при слабой заделке именно здесь появляется основная течь. Его расшивают и заполняют эластичным материалом, при необходимости сочетая с внутренней обмазочной гидроизоляцией.
Чем заделывают: сравнение материалов
Выбор материала зависит от того, в каком состоянии стык и есть ли активная течь. Основные варианты:
| Материал | Когда применяют | Сильные стороны |
|---|---|---|
| Набухающий (бентонитовый) шнур | Новое строительство, стык между кольцами | Расширяется при контакте с водой и уплотняет зазор |
| Эластичный герметик | Наружная и внутренняя заделка устья шва | Сохраняет деформативность, работает при подвижках |
| Жгут из пористой резины (по ГОСТ 19177-81) | Заполнение полости шва перед мастикой | Задаёт основание под герметик, работает в паре с ним |
| Инъекционные гели | Ремонт активной течи | Заполняют пустоты и вытесняют воду |
| Безусадочный ремонтный состав | Заполнение штрабы при ремонте | Восстанавливает тело конструкции |
Жгут из пористой резины — важный элемент. По ГОСТ 19177-81 выпускают жгуты с рабочей температурой от −40 до +70 °C (марка ПРП-40) и от −60 до +70 °C (ПРП-60), плотностью 300–600 и сечением круглым или прямоугольным. Для гидроизоляции их применяют совместно с мастикой: жгут заполняет полость, мастика герметизирует устье. Подробнее о свойствах — в статье гернит ПРП-40 и ПРП-60.
Для нового колодца в глинистом грунте с напором воды разумно сочетать набухающий шнур в зазоре между кольцами и эластичную гидроизоляцию по внутренней стороне стыка. Для действующего колодца с капельной течью начинают с инъектирования, а поверх выполняют эластичную заделку устья.
Наружная и внутренняя гидроизоляция стыков
У колодца два фронта работ: снаружи и изнутри. Наружная гидроизоляция эффективнее физически — она встречает воду до того, как она дойдёт до стыка, — но выполнить её сложно, потому что после монтажа колодца наружная поверхность недоступна. Поэтому наружную защиту закладывают на этапе строительства: обрабатывают стыки снаружи и устраивают обмазочную или оклеечную гидроизоляцию по наружной поверхности до обратной засыпки.
Внутренняя гидроизоляция — то, с чем чаще всего имеют дело при ремонте. Её выполняют по стыкам: расшивают шов, заполняют полость эластичным материалом и герметизируют устье. Внутренняя обмазка по всему периметру также применяется, но важно понимать: если вода идёт под напором снаружи, обмазка изнутри работает как «второй эшелон» и не должна быть единственным барьером у нового колодца.
- Снаружи (при строительстве). Обработка стыков и наружная гидроизоляция до засыпки — самый надёжный контур.
- Изнутри по стыкам. Основной приём при ремонте: расшивка и эластичная заделка.
- Изнутри по всей поверхности. Дополнительный контур; полезен при капиллярном подсосе.
- Вводы. Отдельная проработка: гильза и манжета, иначе течёт вокруг трубы.
Пошаговая заделка шва между кольцами
- Обследование. Определяют, течёт ли шов активно или он просто сырой; находят все вводы и трещины.
- Водоподавление при активной течи. Быстротвердеющий состав останавливает поток, чтобы можно было работать.
- Расшивка шва. Шов расчищают, удаляют разрушенный бетон и рыхлые включения, формируют полость под заполнение.
- Укладка жгута или шнура. В полость заводят жгут из пористой резины или набухающий шнур; он задаёт основание под мастику.
- Заполнение и герметизация. Полость заполняют мастикой или эластичным герметиком, герметизируют устье.
- Наружная обработка (если доступна). При строительстве стык дополнительно защищают снаружи до засыпки.
- Проверка. После набора свойств наблюдают за швом при подъёме воды.
Если шов расширить невозможно из-за узкого зазора, применяют инъектирование: через пакеры нагнетают гель, который заполняет полость и вытесняет воду. Этот приём описан в материале инъектирование швов.
Вводы и пропуски через стенку
Труба, входящая в колодец через стенку, — типовое слабое место. Если отверстие в кольце сверлили по месту, гидроизоляция вокруг трубы почти наверняка нарушена. Решают узел так: зазор между трубой и бетоном заполняют набухающим шнуром или инъектируют, а снаружи и изнутри герметизируют эластичным материалом. При новом строительстве заранее закладывают гильзу, а зазор герметизируют манжетой.
Набухающий шнур здесь предпочтителен: при контакте с водой он увеличивается в объёме (по данным производителей, до 250–300 %), заполняя зазор и уплотняя его даже при небольшой подвижке трубы. Как подобрать профиль и размер — в материале бентонитовый шнур для колодцев.
Ошибки заделки швов в колодце
- Жёсткая заделка цементом. Трескается при подвижке колец и осадке — течь возвращается.
- Заделка без расшивки. Материал ложится на рыхлую поверхность и не держится.
- Игнорирование вводов. Труба остаётся незагерметизированной — вода идёт вокруг неё.
- Только внутренняя обмазка при напоре снаружи. Один контур не заменяет наружную гидроизоляцию нового колодца.
- Работа без водоподавления. Активная течь вымывает герметик до схватывания.
Нормативные требования к защите конструкций от воды задаёт СП 28.13330.2017, к гидроизоляции подземных частей — ТР 186-07. Для подземных сооружений с напором воды ориентиром служит и водонепроницаемость бетона не ниже W6.
Частые вопросы
Чем заделать швы между кольцами колодца?
Эластичными материалами: жгутом из пористой резины или набухающим шнуром в полости шва и мастикой или герметиком по устью. Жёсткий цементный раствор не подходит — он трескается при подвижке колец.
Почему цементная заделка шва колодца не держит воду?
Кольца могут слегка смещаться при осадке и пучении грунта. Жёсткая заделка не имеет запаса деформативности и трескается, после чего вода возвращается. Заделка должна оставаться эластичной.
Что делать при активной течи в колодце?
Сначала водоподавление быстротвердеющим составом или инъектирование геля, чтобы остановить поток, затем расшивка шва и эластичная заделка. Работать по текущей воде нельзя — герметик вымывается.
Как герметизируют ввод трубы в колодец?
Зазор между трубой и бетоном заполняют набухающим шнуром или инъектируют, а устье герметизируют эластичным материалом. При строительстве заранее закладывают гильзу с манжетой.
Нужна ли наружная гидроизоляция колодца?
Да, наружный контур эффективнее — он встречает воду до стыка. Его выполняют на этапе строительства до обратной засыпки. Внутренняя гидроизоляция по стыкам применяется как основная при ремонте и как дополнительная при новом строительстве.
Нормативная литература
- ТР 186-07 «Технические рекомендации по применению гидроизоляционных материалов для защиты подземных частей зданий и сооружений»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- ГОСТ 19177-81 «Прокладки резиновые пористые для дверных и оконных проёмов. Технические условия»
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования»
