«Звездочка» — фиксатор для вертикальной арматуры: он надевается на стержень и своими лепестками задаёт защитный слой бетона в стенах, колоннах и вертикальных выпусках. Это самый массовый фиксатор в монолитном строительстве. Разбираем устройство, типоразмеры, правила установки и контроль слоя.
Что такое фиксатор «Звездочка»

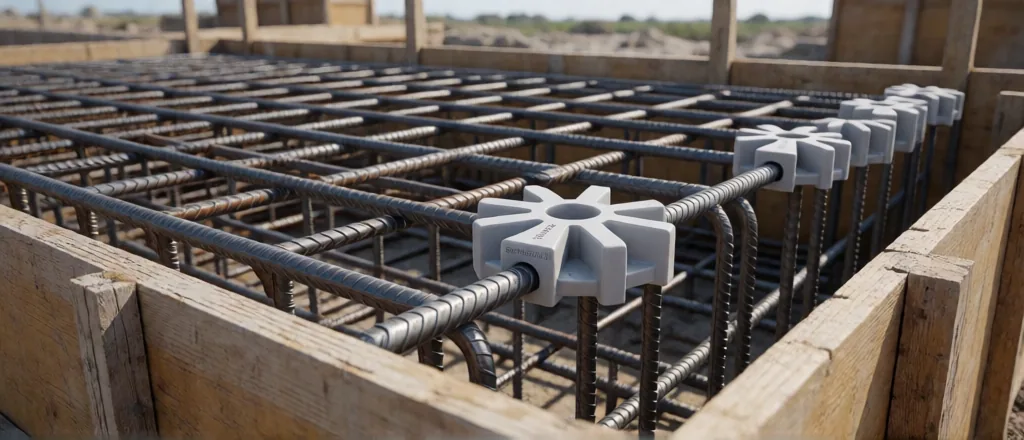

«Звездочка» — пластиковый фиксатор в форме диска с радиальными лепестками, который защёлкивается на вертикальном арматурном стержне. Лепестки упираются в опалубку и удерживают каркас на нужном расстоянии от её плоскости, обеспечивая проектный защитный слой бетона снаружи монолита. Форма «звезды» позволяет изделию работать с обеих сторон стены: лепестки симметричны, а центральное посадочное место охватывает стержень.
В отличие от «стульчика», который работает под нижней сеткой на горизонтальной плоскости, «звездочка» решает задачу фиксации слоя в вертикальной плоскости. Там, где арматура стоит в опалубке стены или колонны, нет основания, на которое каркас можно опереть, поэтому слой задают именно внешние фиксаторы на стержне.
Устройство и материалы
Изделие изготавливают из первичного или вторичного полипропилена (реже полиэтилена) методом литья под давлением. Материал не корродирует, не вступает в реакцию с бетоном и не создаёт гальванической пары с арматурой. Для условий с повышенными требованиями к огнестойкости применяют специальные марки с нормируемым поведением при нагреве — их подбирают по проекту.
Конструктивно «звездочка» состоит из:
- центрального посадочного отверстия с прорезью для защёлкивания на стержень;
- диска-основания, который задаёт плоскость защитного слоя;
- радиальных лепестков, которые упираются в опалубку и амортизируют нагрузку при бетонировании;
- фиксирующих усиков, не дающих изделию съехать по стержню при вибрировании.
Ключевое отличие качественной «звездочки» от дешёвой — сохранение упругости лепестков при отрицательных температурах. В зимних условиях хрупкий вторичный пластик ломается уже при установке, и фиксатор перестаёт работать. Поэтому на объектах, где зимой монтируют каркас, материал изделия проверяют по сопроводительным документам партии.
Размеры и подбор
«Звездочку» подбирают по двум параметрам: защитный слой бетона и диаметр стержня, на который она надевается. Первый параметр задаёт высоту изделия от поверхности стержня до конца лепестка, второй — посадочное отверстие.
| Защитный слой, мм | Диаметр арматуры, мм | Где применяют |
|---|---|---|
| 25–75 | 6–25 | универсальные модели под рядовые стены и колонны |
| 40 | 6–20 | стены в контакте с грунтом, подземные конструкции |
| 50 | 6–25 | массивные стены, ответственные узлы |
Если слой по проекту выходит за диапазон серийного изделия, применяют многоуровневые фиксаторы или комбинацию «звездочки» с дистанционной прокладкой. Точные значения защитного слоя принимают по СП 63.13330.2018: для закрытых помещений это около 20 мм, для открытого воздуха 25–30 мм, для контакта с грунтом 40 мм и более. Ошибка в выборе высоты «звездочки» приводит либо к оголению арматуры, либо к уменьшению рабочего сечения.
Для подземной стены с защитным слоем 40 мм берут «звездочку» высотой 40 мм под стержень Ø12 мм. Для той же стены выше уровня земли, если проектом допущен слой 25 мм, ставят изделие 25 мм — это заметно дешевле по расходу на квадратный метр.
Установка на стержень
Монтаж «звездочки» занимает секунды, но выполняется по правилам, иначе фиксатор съедет или лопнет:
- Подготовить стержень. Удалить с арматуры грязь, ржавчину и остатки бетона: на загрязнённом стержне паз не защёлкнется.
- Надеть фиксатор поперёк стержня. Прорезь совмещают с осью стержня и нажимают до щелчка. Усилие должно быть умеренным: если фиксатор трещит, взят неверный типоразмер или хрупкий материал.
- Ориентировать лепестки к опалубке. Диск должен смотреть в сторону будущей поверхности бетона.
- Проверить посадку. Фиксатор не должен проворачиваться и смещаться вдоль стержня от легкого усилия.
- Расставить по высоте ярусами с проектным шагом, до начала установки опалубки.
Ставить «звездочку» на закладные детали, сварные соединения или стыки стержней нельзя — паз должен охватывать ровный участок арматуры. Не допускается также крепление фиксатора к стержню только за счёт трения без щелчка: при вибрировании он сползёт, и слой будет нарушен.
Шаг по высоте и площади
Единого нормируемого шага установки фиксаторов нет — он назначается проектом или технологической картой исходя из жёсткости каркаса и способа бетонирования. Практические ориентиры для вертикальных конструкций:
- Стены высотой до 3 м. Ярусы через 500–800 мм по высоте, шаг вдоль стены 400–600 мм.
- Колонны и пилоны. Не менее двух фиксаторов на грань по высоте яруса, с шагом по сечению 300–500 мм.
- Высокие стены и массивные конструкции. Шаг сгущают в нижней части, где давление бетонной смеси максимально.
Расстановку обязательно привязывают к обоим арматурным поясам: если фиксаторы стоят только на наружном поясе, внутренний при подаче смеси прижимается к опалубке, и слой «уходит» с одной стороны. В углах и у технологических проёмов фиксаторы ставят с запасом — там каркас испытывает дополнительные усилия.
Где применяют
«Звездочка» — базовый фиксатор для всех вертикальных конструкций монолита:
- монолитные стены жилых и гражданских зданий;
- колонны, пилоны, диафрагмы жёсткости;
- вертикальные выпуски и торцы конструкций;
- стены подземной части в контакте с грунтом;
- наружные стены, где слой нормируется по условиям среды.
Отдельно «звездочку» применяют при монтаже несъёмной опалубки и в узлах с закладными деталями: фиксатор удерживает стержень на заданном расстоянии от щита ещё до установки распорок. При бетонировании стен в скользящей опалубке расстановку фиксаторов синхронизируют с подъёмом щитов, чтобы каждый ярус получал слой до подачи очередной порции смеси. Это требует особой дисциплины: в скоростном бетонировании перестановку фиксаторов легко пропустить, и тогда целый участок стены остаётся без защитного слоя.
Для горизонтальной плоскости, где нагрузка направлена вниз, «звездочка» не подходит — там работают «стульчики» и «кубики». Для двойного армирования применяют многоуровневые фиксаторы. Обзор всех типов — в статье виды фиксаторов арматуры; расчёт расхода — через калькулятор количества фиксаторов. Смежный материал про слой — защитный слой бетона для арматуры.
Ошибки, контроль и приёмка
Дефекты защитного слоя в стенах и колоннах почти всегда связаны с монтажом фиксаторов, а не с самим изделием. Разберём типовые промахи и порядок контроля.
| Ошибка | Последствие |
|---|---|
| Слишком редкий шаг ярусов | Продавливание каркаса к опалубке, заниженный слой |
| Фиксация только одного пояса | Второй пояс смещается, слой нарушен с внутренней стороны |
| Хрупкий вторичный пластик зимой | Лепестки ломаются при установке, слой не обеспечен |
| Установка на сварной стык | Фиксатор сидит неплотно и проворачивается |
Контроль ведут по этапам: входной — проверка высоты фиксатора и диаметра посадочного места по проекту; операционный — замер защитного слоя до бетонирования и проверка посадки на стержень; приёмочный — осмотр узлов и фиксация результатов. Результаты заносят в акт освидетельствования скрытых работ по СП 70.13330.2012. Требования к слою — по СП 63.13330.2018, к арматуре — по ГОСТ 10922-2012 и ГОСТ 34028-2016.
Перевести расчёт в цифры поможет калькулятор количества фиксаторов арматуры, а подобрать изделие под диаметр — подбор фиксатора по диаметру арматуры. Смежные материалы: фиксатор «Стульчик» и многоуровневые фиксаторы.
Частые вопросы
Для чего нужна «Звездочка»?
Для фиксации вертикальной арматуры в опалубке и обеспечения защитного слоя бетона стен, колонн и вертикальных выпусков.
Какие бывают размеры «звездочки»?
Типовой диапазон — защитный слой 25–75 мм под арматуру диаметром 6–25 мм. Конкретные ходовые размеры: слой 40 мм и 50 мм.
С каким шагом защёлкивать фиксатор на стержень?
Нормируемого шага нет: ярусы по высоте 500–800 мм, вдоль стены 400–600 мм. В высоких стенах шаг сгущают в нижней зоне.
Можно ли ставить «звездочку» на сварной стык?
Нет. Паз должен охватывать ровный участок стержня; на стыке фиксатор сидит неплотно и проворачивается.
Чем нормируется защитный слой в стенах?
СП 63.13330.2018. Для закрытых помещений около 20 мм, для открытого воздуха 25–30 мм, для контакта с грунтом 40 мм и более.
Нормативная литература
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- ГОСТ 10922-2012 «Арматура и закладные изделия, их сварные, вязаные и механические соединения»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
- ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций»
