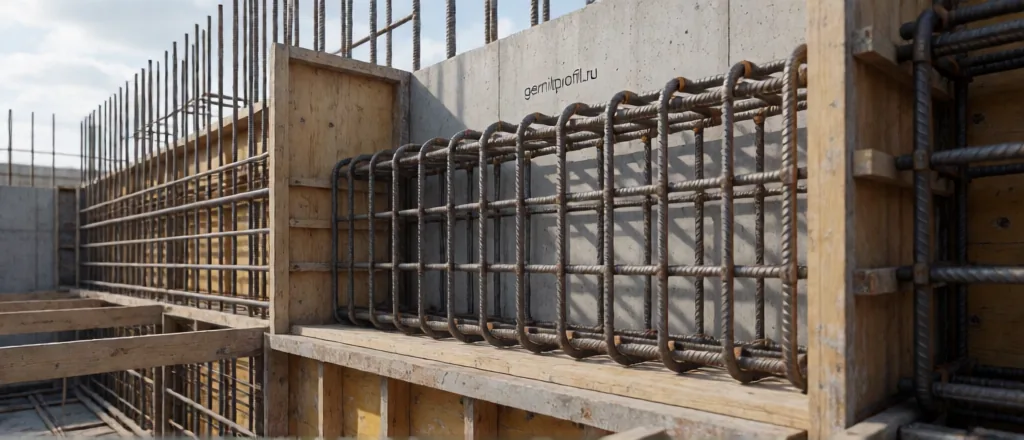

Крепление арматуры в опалубке нужно, чтобы каркас не сместился и защитный слой бетона остался проектным. Для стен, колонн и вертикальных элементов применяют специальные фиксаторы, а не подручные средства. Разбираем способы крепления и правила их применения.
Почему арматуру крепят к опалубке
В вертикальных конструкциях каркас не опирается на основание так, как в плите, и легко смещается при укладке бетона. Если арматуру не зафиксировать относительно опалубки, она прижмётся к щиту, защитный слой окажется заниженным, а местами арматура оголится.
Занижение защитного слоя — прямой путь к коррозии рабочей арматуры. Влажный бетон, доступ кислорода и агрессивная среда постепенно разрушают сталь, снижая несущую способность элемента. Поэтому фиксация каркаса относительно опалубки — не вспомогательная операция, а условие долговечности.
Крепление требуется и для удержания проектной геометрии: шаг стержней, защитный слой, положение хомутов. Без фиксации каркас «разъезжается», и приёмка выявляет несоответствие проекту.
Способы крепления
Существует несколько способов удержать каркас в опалубке. Выбор зависит от типа элемента, толщины защитного слоя и удобства монтажа.
- Фиксаторы-звёздочки. Надеваются на стержень и упираются лучами в опалубку.
- Фиксаторы-опоры. Обеспечивают зазор между арматурой и щитом.
- Специализированные защёлки. Крепят стержень к щиту снаружи через отверстие.
- Подручные средства (обрезки, деревянные вкладыши) — не рекомендуются.
Наиболее предсказуемы заводские фиксаторы: их высота соответствует проектному защитному слою, а конструкция рассчитана на нагрузку от бетонной смеси. Подручные материалы не нормированы и часто становятся скрытым дефектом.
Фиксаторы для опалубки
Фиксаторы, предназначенные для опалубки, отличаются тем, что упираются в щит и удерживают арматуру на расстоянии. Звёздочка, например, имеет лучи, которые разнонаправленно опираются на опалубку, не давая стержню смещаться ни к щиту, ни вдоль него.
Материал обычно пластик, стойкий к щелочной среде бетона. Высота фиксатора задаёт защитный слой и подбирается строго по проекту. Для тонких стен и колонн применяют модели с несколькими посадочными диаметрами.
Защитный слой по СП 63.13330.2018
Защитный слой бетона для вертикальных элементов нормируется так же, как и для плит, — по СП 63.13330.2018, с учётом условий эксплуатации. Для агрессивных сред слой увеличивают по СП 28.13330.2017.
| Условие | Что учитывают |
|---|---|
| Обычные условия | Минимум по нормам для класса конструкции |
| Агрессивная среда | Увеличение слоя по СП 28.13330.2017 |
| Тонкие элементы | Точность фиксации особенно важна |
| Контакт с водой | Повышенные требования к слою |
Монтаж и контроль
Фиксаторы устанавливают на стержни до замыкания опалубки, чтобы обеспечить доступ. После сборки щитов проверяют, что фиксаторы упираются в опалубку и удерживают каркас. Особое внимание — углам и зонам сгущения арматуры.
- Установить фиксаторы на проектных отметках.
- Проверить плотность посадки на стержень.
- Замостить опалубку и убедиться, что каркас не сместился.
- Осмотреть узел перед бетонированием и зафиксировать в акте.
Для стены с двумя сетками фиксаторы ставят на обе сетки, обеспечивая защитный слой с обеих сторон. Проверяют, что каркас не «прилип» к одному из щитов при монтаже.
Сравнение способов
| Способ | Плюсы | Минусы |
|---|---|---|
| Фиксатор-звёздочка | Надёжная фиксация, точный слой | Требует подбора по диаметру |
| Фиксатор-опора | Простота, доступность | Ограничен по высоте |
| Подручные средства | Кажется дешёвым | Неточный слой, риск дефекта |
Крепление к опалубке и внутри каркаса
Различают два принципиально разных подхода: фиксация арматуры непосредственно к щиту опалубки и удержание каркаса внутри опалубленного объёма. Первый применяют для стен и колонн, второй — для массивных элементов, где каркас опирается на основание.
При креплении к опалубке важно, чтобы фиксатор не повредил щит и не выходил наружу. Некоторые модели рассчитаны на установку через отверстие с фиксацией снаружи. Другие упираются в щит изнутри, работая как распорка между арматурой и опалубкой.
Внутри каркаса фиксаторы удерживают сетки на расстоянии друг от друга и от основания. Для стен с двумя сетками применяют элементы, задающие зазор и одновременно защитный слой с обеих сторон. Такие решения разобраны в статьях о многоуровневых фиксаторах и фиксаторах для плиты.
Точность и контроль толщины
Вертикальные элементы часто тоньше плит, поэтому цена ошибки в защитном слое здесь выше. Смещение каркаса на несколько миллиметров в тонкой стене может привести к оголению арматуры. Поэтому фиксаторы для опалубки подбирают особенно тщательно, проверяя их высоту и устойчивость.
Контролируют два параметра: защитный слой со стороны каждого щита и положение каркаса по высоте. Для стен с двумя сетками следят, чтобы обе сетки имели свой нормируемый слой. Проверку ведут до бетонирования, пока доступ к каркасу открыт.
Крепление при зимнем бетонировании
Зимнее бетонирование предъявляет к фиксаторам дополнительные требования. При отрицательных температурах пластик может становиться хрупким, поэтому важно выбирать марки, сохраняющие прочность в холод. Хрупкий фиксатор ломается при монтаже, и его осколки остаются в теле конструкции.
Кроме того, при зимних работах чаще применяют противоморозные добавки и прогрев, а значит, арматура и фиксаторы подвергаются более сложному температурному воздействию. Материал фиксатора должен выдерживать эти условия, не теряя несущей способности, пока бетон набирает прочность по ГОСТ 18105.
Ещё один аспект — конденсат и наледь на опалубке. Намёрзший лёд мешает плотной посадке фиксатора, поэтому поверхность щитов перед монтажом очищают. Эти детали кажутся второстепенными, но именно они определяют, будет ли защитный слой проектным в реальных зимних условиях.
Практические рекомендации
Обобщая практику, можно сформулировать несколько простых правил крепления арматуры в опалубке.
- Подбирать фиксатор строго по проектному защитному слою, а не по наличию на складе.
- Устанавливать фиксаторы до замыкания опалубки, пока доступ к каркасу открыт.
- Проверять, что фиксатор реально упирается в опалубку, а не висит в пространстве.
- Расставлять с шагом, исключающим смещение каркаса при бетонировании.
- Фиксировать результат осмотра в акте скрытых работ.
Особенности разных вертикальных элементов
Стены, колонны и тонкие вертикальные элементы предъявляют разные требования к креплению. В стене каркас обычно представлен двумя сетками, и фиксаторы должны обеспечить слой с обеих сторон. В колонне армирование сосредоточено по периметру, и важно удержать хомуты на проектных отметках.
Тонкие элементы — диафрагмы, стенки резервуаров — требуют особой точности. Здесь защитный слой мал по определению, и даже небольшое смещение каркаса приводит к оголению арматуры. Для таких конструкций подбирают фиксаторы минимальной высоты с надёжной фиксацией.
В массивных элементах, где каркас опирается на основание, роль крепления к опалубки снижается, зато возрастает роль опор. Общий принцип остаётся — защитный слой должен быть обеспечен, а каркас устойчив до и во время бетонирования.
Типовые ошибки
- Крепление подручными средствами вместо фиксаторов.
- Слишком редкая установка, каркас смещается при укладке.
- Неверная высота фиксатора, слой не соответствует проекту.
- Фиксаторы не упираются в опалубку, потому не работают.
- Монтаж после замыкания опалубки, когда доступ потерян.
Рассчитать количество фиксаторов помогает расчёт количества фиксаторов и подбор фиксатора по диаметру. Обзор вариантов — в статье виды фиксаторов арматуры, о специальных решениях — спецфиксаторы арматуры. Каталог — в разделе фиксаторы арматуры.
Частые вопросы
Зачем крепить арматуру к опалубке?
Чтобы каркас не сместился при бетонировании и защитный слой бетона остался проектным.
Какие фиксаторы применяют для опалубки?
Звёздочки, опоры и специализированные защёлки с высотой под проектный защитный слой.
Какой защитный слой нужен для стен и колонн?
По СП 63.13330.2018 с учётом условий эксплуатации; в агрессивных средах слой увеличивают по СП 28.13330.2017.
Почему нельзя использовать подручные средства?
Они не нормированы, не обеспечивают точный слой и превращаются в скрытый дефект.
Когда устанавливают фиксаторы?
До замыкания опалубки, пока есть доступ к каркасу; после сборки щитов проверяют, что они упираются в опалубку.
Нормативная литература
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
