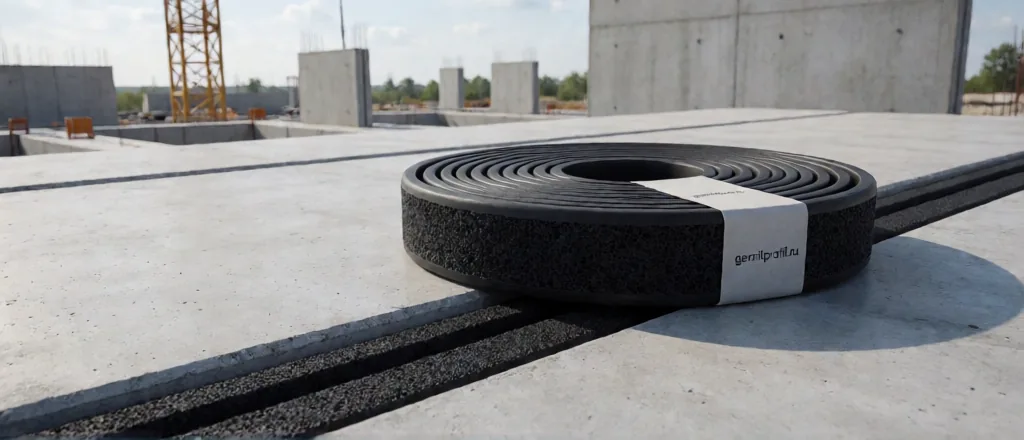

Гернит: что это, характеристики и отличие от гидрошпонки

Слово «гернит» в строительной среде используют по-разному: кто-то называет так конкретную марку пористой резины, кто-то — любой резиновый шнур для шва. Чтобы не ошибиться при заказе, разберём, что это за материал, какими свойствами он обладает и в каких узлах его место.

Гернит: определение и материал

Гернит — это профиль из пористой резины, предназначенный для заполнения и уплотнения швов. В отечественной номенклатуре такие изделия описываются аббревиатурой ПРП — «профиль резиновый пористый». Основой служит вулканизованная каучуковая смесь, вспененная газообразователями: после вулканизации материал приобретает сеть закрытых пор, за счёт которых он упруго сжимается и восстанавливает форму.

Ключевое отличие гернита от плотной резины и тем более от полимерных гидрошпонок — именно пористая структура. Она делает профиль мягким, лёгким и способным обжимать неровности бетона, но одновременно снижает его прочность на разрыв. Поэтому гернит не рассчитывают как силовой элемент и не используют как самостоятельный гидробарьер в напорных конструкциях. Это упругое заполнение шва, работающее в связке с герметиком.

Свойства пористой резины

Из пористой структуры вытекает весь набор эксплуатационных свойств гернита:

• Упругость. Профиль многократно сжимается и восстанавливает форму — это и есть основной рабочий механизм в подвижном шве.
• Низкая плотность. Материал не утяжеляет конструкцию и легко монтируется вручную.
• Заполнение неровностей. Мягкий профиль прилегает к шероховатым кромкам лучше, чем жёсткий.
• Устойчивость к деформациям шва. Гернит рассчитан на сжатие и раскрытие, а не на восприятие давления воды.
• Тепло- и морозостойкость в пределах температурной модификации профиля.

Слабое место пористой резины — прочность и стойкость к агрессивным средам. Напорная вода, постоянный поток, агрессивные грунтовые воды и ультрафиолет без защитного покрытия ускоряют старение материала. Поэтому гернит почти всегда закрывают мастикой и применяют там, где условия умеренные.

Ещё одно важное свойство — способность работать в условиях многократных циклов сжатия. В отличие от жёстких прокладок, пористая резина не накапливает остаточную деформацию так быстро и дольше сохраняет контакт с бетоном. Именно поэтому в деформационных швах с частыми температурными подвижками гернит оказывается практичнее жёсткого заполнителя: он «дышит» вместе с конструкцией. Однако у этого есть предел — при чрезмерном обжатии поры смыкаются, и упругость падает. Отсюда и правило обжатия 20–30 %.

Обратите внимание на влажностный режим. Пористая структура способна впитывать влагу из воздуха и из шва. Мокрый профиль промерзает иначе, чем сухой, а при отрицательных температурах вода в порах расширяется. Защитный слой мастики в этом смысле не только гидроизоляция, но и способ продлить срок службы самого профиля.

Марки и плотности

Гернит выпускают по ГОСТ 19177-81 в нескольких модификациях, которые различаются температурным диапазоном и плотностью. Температурная модификация отражается числом в маркировке: ПРП-40 рассчитан до −40 °C, ПРП-60 — до −60 °C. Плотность задаётся отдельно и может составлять 300, 400, 500 или 600 кг/м³: чем выше значение, тем жёстче и формоустойчивее профиль.

Размеры сечения указывают в маркировке числом: например, профиль 30×40 означает прямоугольное сечение со сторонами 30 и 40 мм. Полный разбор обозначений приведён в статье гернит ПРП-40 и ПРП-60.

Где применяется гернит

Основная ниша гернита — деформационные и не напорные швы, где нужно заполнить полость упругим материалом и закрыть её герметиком:

• деформационные швы фундаментов, плит и стеновых панелей;
• швы наружных стен зданий и стыки крупнопанельных конструкций;
• отмостки, примыкания, воротники и другие узлы, работающие на атмосферных воздействиях;
• швы инженерных сооружений, где нет гидростатического напора.

В подземных напорных узлах гернит применяют лишь как дополнительное уплотнение. Там, где вода давит постоянно, основной контур выполняют на механической гидрошпонке, а гернит помогает закрыть поверхность и локальные примыкания.

Отличия от гидрошпонки и бентонита

Чаще всего гернит путают с гидрошпонкой, потому что оба материала «резиновые» и оба ставят в шов. Различие принципиальное: гидрошпонка — механический барьер в теле бетона, гернит — упругое заполнение снаружи. Сравним три подхода:

Из таблицы виден практический вывод: гернит закрывает атмосферные и не напорные швы, гидрошпонка — швы под гидростатическим давлением, а бентонитовый шнур дополняет контур там, где удобно работать набухающим материалом. Сравнение бентонита и механического профиля — в статье бентонитовый шнур или гидрошпонка.

Как монтируют в составе узла

Монтаж гернита подчинён одному требованию: профиль должен быть обжат и защищён. Типовой порядок работ:

1. Очистить шов от пыли, рыхлого бетона и старого герметика, замерить фактическую ширину.
2. Подобрать профиль так, чтобы при укладке он обжимался на 20–30 % от свободного сечения.
3. Уложить профиль в шов с равномерным обжатием, при необходимости зафиксировать.
4. Нанести грунтовку и заполнить устье шва мастикой, обеспечив надёжную адгезию к кромкам.

Совместная работа профиля и мастики — обязательное условие. Упругий гернит передаёт подвижки без разрыва наружного слоя и не даёт герметику провалиться в полость, а мастика принимает на себя контакт с водой и защищает профиль от старения. Подробнее технология разобрана в статье гернит для швов.

Как выбрать марку

Выбор сводится к трём решениям. Первое — температурная модификация: для холодного климата берут ПРП-60, для умеренного достаточно ПРП-40. Второе — плотность: мягкие 300–400 кг/м³ для умеренных деформаций, жёсткие 500–600 кг/м³ для нагруженных узлов. Третье — форма сечения под геометрию шва. Дополнительно сверяют совместимость с выбранной мастикой и грунтовкой.

Ошибки при выборе приводят к тому, что профиль либо не обжимается и пропускает воду по контуру, либо быстро теряет форму. Чтобы избежать этого, подбор всегда ведут от условий узла и результатов замеров, а не от наличия позиции на складе.

Наконец, стоит учитывать ремонтопригодность. Гернитовый шов ремонтируется проще, чем узел с зажатой в бетоне гидрошпонкой: профиль можно извлечь, заменить и заново герметизировать устье без вскрытия конструкции. Для швов, доступных для обслуживания, это весомый аргумент в пользу гернита, тогда как для подземных необслуживаемых узлов ставку делают на механический барьер.

Подобрать типоразмер по размеру паза поможет калькулятор расчёта гернита ПРП. Каталог профилей — в разделе гернит, а для напорных швов — гидрошпонки.
