Инъектирование — способ восстановить герметичность шва или трещины, не вскрывая конструкцию. В канал под давлением подают смолу, которая заполняет пустоты и после отверждения работает как барьер. Метод востребован там, где вскрытие невозможно или невыгодно: в подземных стенах, тоннелях, на швах между захватками. Разбираем, как выбрать состав, оборудование и не свести результат к нулю ошибками в технологии.
Что такое инъектирование швов
Суть метода проста: в шов или трещину через просверленные отверстия и вставленные пакеры подаётся жидкий состав под давлением. Он заполняет канал, при необходимости расширяется и после отверждения восстанавливает монолитность и водонепроницаемость. В отличие от поверхностной заделки, инъектирование работает по всему сечению дефекта, а не только по устью.
Метод применяют в двух принципиально разных ситуациях. Первая — ремонт существующей течи, когда шов уже пропускает воду. Вторая — профилактика и восстановление монолитности, когда трещина сухая, но открывает путь влаге. От этого зависит выбор состава и давление подачи.
Материалы: какая смола под какой шов
| Состав | Когда применять | Особенность |
|---|---|---|
| Эпоксидные смолы | сухие стабильные трещины и швы | высокая прочность, жёсткое склеивание |
| Полиуретановые смолы | влажные и активные протечки | реагируют с водой, вспениваются, эластичны |
| Акрилатные составы | эластичная герметизация | хорошая проникающая способность, деформативность |
| Цементные составы | крупные полости и швы | заполняют объём, но не проникают в тонкие каналы |
Выбор зависит от двух факторов: есть ли вода и какова активность дефекта. Для сухого шва эпоксидная смола даст максимальную прочность и жёсткость. Для обводнённого шва с постоянным притоком нужен полиуретан: он отверждается во влажной среде, увеличивается в объёме и перекрывает канал даже при движении воды. Акрилаты занимают нишу эластичной герметизации, где важна способность тянуться вместе с конструкцией.
Отдельно про инъекционные шпонки: это закладные профили с каналом, в который при необходимости подают смолу. Такой узел проектируется заранее и даёт возможность ремонта без вскрытия на весь срок службы. Требования к гидроизоляционным материалам и узлам задают ТР 186-07 и СП 28.13330.2017.
Оборудование и пакеры

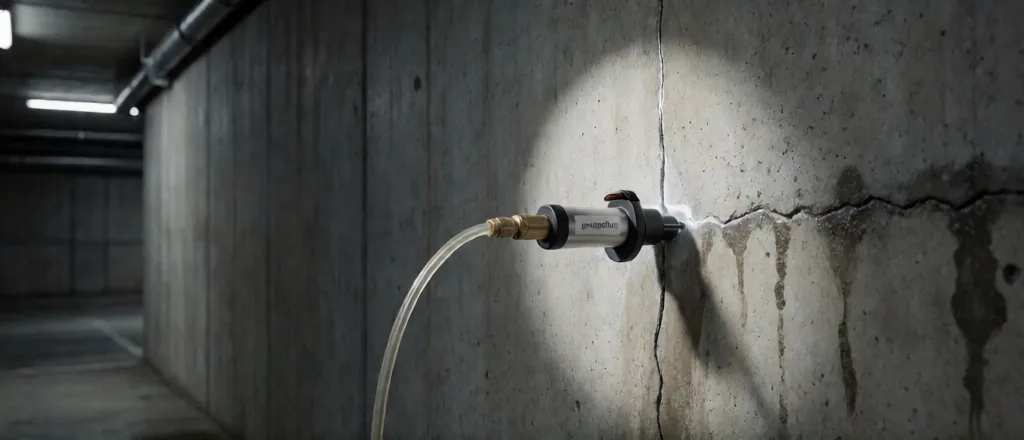

Для инъектирования нужен насос, развивающий и удерживающий давление, и пакеры — детали, которые вставляются в просверленные отверстия и служат вводом для состава. Пакеры подбирают по диаметру отверстия и типу дефекта: для тонких трещин используют разжимные пакеры малого диаметра, для швов и крупных полостей — более крупные вводы.
- Насос. Одно- или двухкомпонентный, с возможностью регулировать давление и подачу.
- Пакеры. Разжимные механические или ударные, с обратным клапаном.
- Бур. Для сверления отверстий под углом к плоскости трещины.
- Средства подготовки. Промывка и продувка канала, при необходимости — чеканка устья.
Оборудование подбирают под объём работ и раскрытие канала. Слишком мощный насос на тонкой трещине выдавит состав наружу или заведёт его мимо дефекта; недостаточное давление не обеспечит заполнение. Для ответственных узлов давление контролируют манометром и ведут журнал инъекции.
Есть и неочевидный момент — совместимость состава с материалом конструкции. Для бетонных швов подходят одни смолы, для сопряжений с полимерными мембранами — другие, чтобы не растворить мембрану и не нарушить её герметичность. Если шов уже оборудован инъекционным каналом, состав подбирают так, чтобы он не забил канал раньше времени и сохранял способность заполнять шов при повторной инъекции.
В зимних условиях многие составы требуют положительной температуры или специальных модификаций. Работы на морозе без прогрева приводят к тому, что смола не набирает прочность и не создаёт барьер. Поэтому сезон работ и температурный режим уточняют по инструкции производителя состава ещё до начала инъекции.
Технология по этапам
- Обследовать дефект: определить раскрытие, влажность, направление развития, места протечек.
- Разметить точки установки пакеров с шагом, зависящим от раскрытия, начиная с нижних отметок.
- Пробурить отверстия под углом к плоскости трещины и установить пакеры.
- Промыть и продуть канал, при необходимости зачеканить устье, чтобы удержать давление.
- Подать состав насосом от нижних пакеров к верхним, контролируя давление и выход материала.
- Выдержать до отверждения, затем снять пакеры и зачеканить отверстия ремонтным составом.
На обводнённом шве подземной стены полиуретановая смола вспенивается при контакте с водой и закупоривает канал. Но если не зачеканить устье, состав уйдёт в помещение, не успев заполнить шов. Поэтому при активных протечках подготовку канала делают особенно тщательно.
Инъектирование швов, а не только трещин
Хотя метод чаще обсуждают применительно к трещинам, для швов он не менее важен. Рабочие и деформационные швы — это проектные границы бетонирования, вдоль которых вода идёт особенно охотно. Если шов дал течь, инъектирование позволяет восстановить барьер без демонтажа.
| Дефект | Причина | Подход |
|---|---|---|
| Фильтрация по шву | непроваренный профиль, смещение при бетонировании | инъекция полиуретановой смолы в канал шва |
| Течь у ввода коммуникации | негерметичный зазор вокруг гильзы | инъекция узла, при возможности — набухающая манжета |
| Капиллярный подсос и высолы | проницаемая граница захваток | пропитка и инъекция шва |
| Раскрытие шва при осадке | деформация конструкции | сначала стабилизация, затем эластичная инъекция |
Гидрошпонки с инъекционным каналом проектируют именно для таких случаев: канал заложен в тело бетона, и в нужный момент по нему подаётся смола. Это дороже обычного профиля, но окупается при первой же течи, которую иначе пришлось бы устранять вскрытием.
Ремонтные профили с каналом собраны в разделе инъекционная гидрошпонка. Расчёт объёма состава — в статье расчёт гидрошпонки на проект, а причины дефектов разобраны в материале трещины в бетоне.
Ошибки и контроль результата
- Неверный состав. Эпоксид не работает по влажному каналу, цемент не проникнет в тонкую трещину.
- Недостаточное давление. Состав не дойдёт до конца канала, останутся пустоты.
- Отсутствие выдержки. Раннее снятие пакеров или нагрузка до отверждения рвут ещё слабый шов.
- Нет чеканки устья. При активной протечке состав уходит наружу, не заполнив дефект.
- Игнорирование причины. Инъекция активного осадочного шва без стабилизации конструкции даёт временный эффект.
Контроль результата — визуальный осмотр после отверждения и, при необходимости, повторная инъекция. Работы относятся к скрытым, поэтому их фиксируют в акте освидетельствования по СП 70.13330.2012 с указанием используемых составов, давления и точек установки пакеров. Такой протокол полезен и при сдаче объекта, и при разборе возможных претензий.
| Параметр | Зачем нужен |
|---|---|
| Тип и марка состава | подтверждает пригодность для условий |
| Схема расположения пакеров | позволяет при повторе не сверлить заново вслепую |
| Давление и время подачи | доказывает, что канал заполнен |
| Дата и результат осмотра | основание для приёмки работ |
Частые вопросы
Что такое инъектирование швов и трещин?
Это подача жидкого состава (смолы) в шов или трещину под давлением. После отверждения состав заполняет канал и восстанавливает монолитность и водонепроницаемость.
Какой состав выбрать для влажной трещины?
Полиуретановую или акрилатную смолу. Полиуретан отверждается во влажной среде и вспенивается, перекрывая канал даже при активном притоке воды.
Зачем нужны пакеры?
Пакеры вставляют в просверленные отверстия и служат вводом для подачи состава в канал. Они удерживают давление и позволяют вести инъекцию от нижних точек к верхним.
Почему эпоксидная смола не подходит для протечки?
Она предназначена для сухих стабильных трещин и требует чистого канала. Во влажной среде адгезия и отверждение эпоксида ухудшаются, поэтому применяют полиуретан.
Что нормирует инъекционные работы?
Требования к гидроизоляции — ТР 186-07 и СП 28.13330.2017, к бетонным конструкциям — СП 63.13330.2018, классификацию герметиков — ГОСТ 25621-83.
Нормативная литература
- ТР 186-07 «Технические рекомендации по применению гидроизоляционных материалов для защиты подземных частей зданий и сооружений»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования»
- СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
