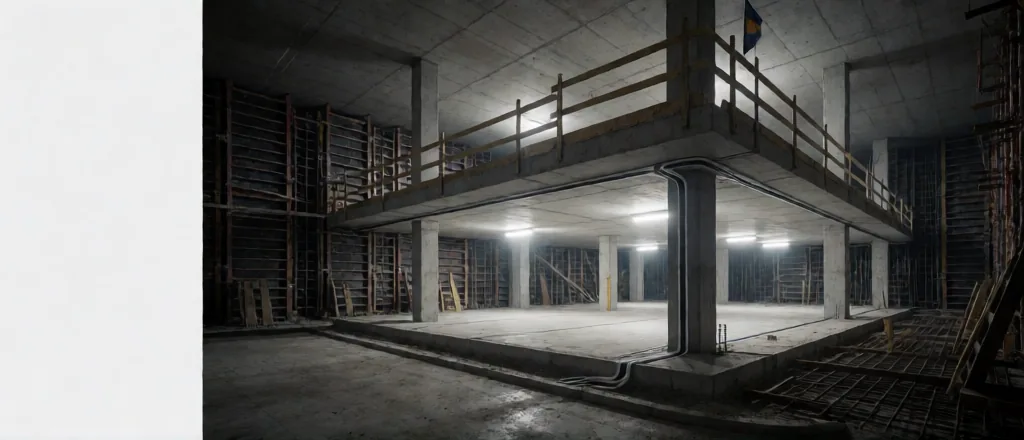

Гидроизоляция подземных сооружений и паркингов

Подземный этаж, паркинг или заглублённое сооружение работают в условиях постоянного или сезонного напора грунтовых вод. Задача гидроизоляции здесь — не «покрасить стены», а создать замкнутый контур, который не пропустит воду в течение десятилетий. Разбираем, из каких элементов складывается надёжная защита и почему швы остаются самым уязвимым местом даже при водонепроницаемом бетоне.

Главная задача: перекрыть воду, а не «замазать»

Грунтовые воды ведут себя не так, как атмосферные осадки: они давят на конструкцию снаружи постоянно, а уровень зависит от сезона и режима застройки. Ошибка в проектировании гидроизоляции проявляется не сразу, а когда котлован засыпан и уровень воды поднялся. Исправлять тогда приходится изнутри, в гораздо более дорогом и сложном формате.

Ключевая мысль в том, что защита подземного сооружения — это система. Водонепроницаемый бетон сам по себе не решает задачу: вода обходит массив по границам захваток, вводам и трещинам. Поэтому гидроизоляцию проектируют как несколько согласованных контуров, каждый из которых перекрывает свой путь воды.

Системы защиты подземных сооружений

Выбор конкретной комбинации зависит от напора, агрессивности среды и категории ответственности сооружения. Для обычного заглублённого паркинга достаточно одного внешнего контура плюс герметичных швов; для объектов с высоким уровнем вод добавляют дренаж и, возможно, усиленную мембрану.

Отдельно учитывают, с какой стороны приходит вода. Для сооружений в водонасыщенных грунтах напор постоянный, и защиту проектируют снаружи — со стороны грунта. Если вода приходит изнутри (например, из-за сезонного подъёма или ошибок водоотведения), наружная мембрана не поможет, и приходится думать о внутреннем контуре. Направление воды — первый вопрос при выборе решения, и ответ на него определяет всю конструкцию защиты.

Ещё один фактор — глубина заложения. Чем глубже сооружение, тем выше гидростатический напор и тем важнее надёжность узлов на нижних отметках. Именно там чаще всего появляются первые протечки, поэтому фундаментной плите и нижней части стен уделяют особое внимание: усиленные шпонки, двойной контроль стыков, тщательная гидроизоляция вводов и приямков.

Швы как главный путь воды

Практика показывает: протечки в подземных сооружениях возникают в первую очередь в швах и вводах, а не в теле бетона. Рабочие швы между захватками, деформационные швы между секциями, узлы прохода коммуникаций — все это границы, по которым вода поднимается капиллярно и проходит под напором.

Герметизируют швы закладными гидрошпонками. Профиль устанавливают по оси шва до бетонирования второй захватки, и он оказывается защемлён в теле конструкции, образуя барьер на весь срок её службы. Для деформационных швов берут профиль с компенсационными зонами, для холодных — более простые серии. Отдельно решают вводы: там гидрошпонку не применить, поэтому используют набухающие манжеты, шнуры или инъектирование.

Требования к гидроизоляционным материалам для подземных частей задают ТР 186-07; защиту конструкций от коррозии регулирует СП 28.13330.2017, а сами бетонные конструкции — СП 63.13330.2018. Основания и их влияние на осадки сооружения нормирует СП 22.13330.2016: неравномерная осадка раскрывает швы, и это учитывают при выборе запаса по перемещениям. Прочность бетона при этом контролируют по ГОСТ 18105-2018, а требования к тяжёлым бетонам задаёт ГОСТ 26633-2015.

Наружная мембрана и дренаж

Наружная мембрана образует сплошное водонепроницаемое покрытие по стене и днищу. Она работает как второй барьер: даже если где-то шов пропустит, мембрана не даст воде пройти в конструкцию. Для непрерывности контура мембрану сопрягают с гидрошпонками через мембранные профили с термо-/свариваемой кромкой.

• Рулонные полимерные мембраны. Укладывают по подготовленному основанию, сваривают швы горячим воздухом или клеят.
• Обмазочные составы. Наносят на ровную поверхность; требуют защиты от механических повреждений при обратной засыпке.
• Профилированные мембраны. Совмещают гидроизоляцию и дренаж, отводя воду к дренажной системе.
• Дренажные трубы и фильтрующие обсыпки. Снижают напор у стены и продлевают срок службы мембраны.

Технология: последовательность контуров

1. Запроектировать и разметить все швы с указанием типа каждого — деформационный, рабочий, ремонтный.
2. Смонтировать гидрошпонки в теле бетона по осям швов, обеспечив непрерывность контура и качество стыков.
3. Устроить наружную мембрану по стенам и днищу, заводя её на мембранные профили швов.
4. Предусмотреть дренаж по периметру и в основании для снижения напора.
5. Выполнить обратную засыпку, защитив мембрану от повреждения.
6. Провести контрольные мероприятия и при необходимости — инъекционную герметизацию узлов.

Ошибки и контроль

Контроль ведут по этапам и фиксируют в актах освидетельствования скрытых работ по СП 70.13330.2012. Гидроизоляция после обратной засыпки недоступна, поэтому осмотр и фотофиксацию узлов делают до бетонирования и до засыпки. Отдельно контролируют качество сварки или склейки стыков профилей и мембран: именно стык — самое слабое место системы.

Полезно заранее продумать, как обслуживать систему в будущем. Если в швах заложены инъекционные каналы, их положение фиксируют в исполнительной схеме — тогда при появлении течи не придётся вскрывать конструкции вслепую. Это небольшая дополнительная работа на этапе монтажа, которая многократно экономит время и деньги при эксплуатации.

Подобрать профиль и посчитать объём помогут калькулятор погонажа гидрошпонки и расчёт по чертежу. Смежные темы — гидроизоляция тоннелей и инъектирование швов.
